Лазерное сканирование промышленных объектов

Как это работает

Сканер устанавливается в рабочее положение (станцию) и производит сканирование участка. Работает сканер по принципу тахеометра, только производит значительно больше измерений в секунду: от 500 000 до 2 млн. точек в секунду, тогда как тахеометром можно выполнить не больше 20-30 точек в минуту. Сканирование каждой станции в среднем занимает около 5 минут. После завершения сканирования сканер переставляется на другую станцию, где продолжается сканирование. Итогом сканирования объекта может достигать от 5-20 станций для небольших объектов до 1000 станций для больших объектов.

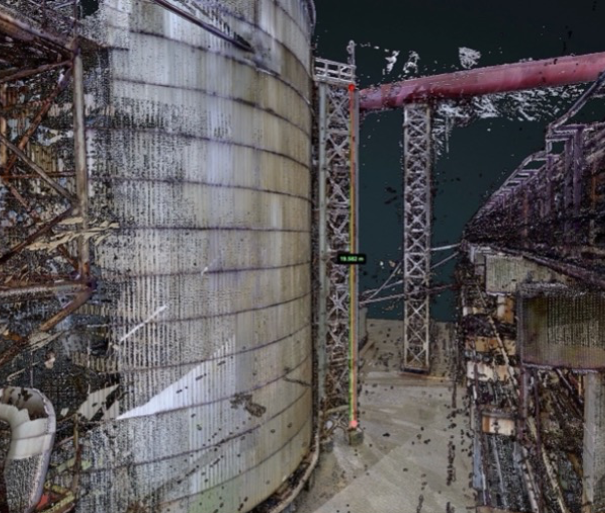

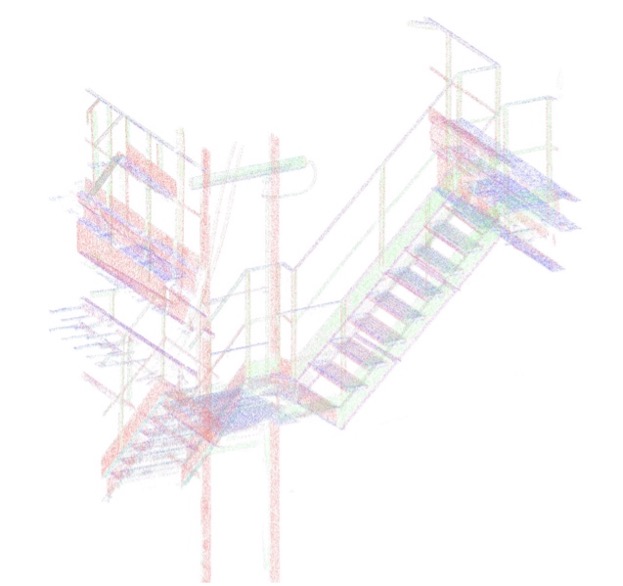

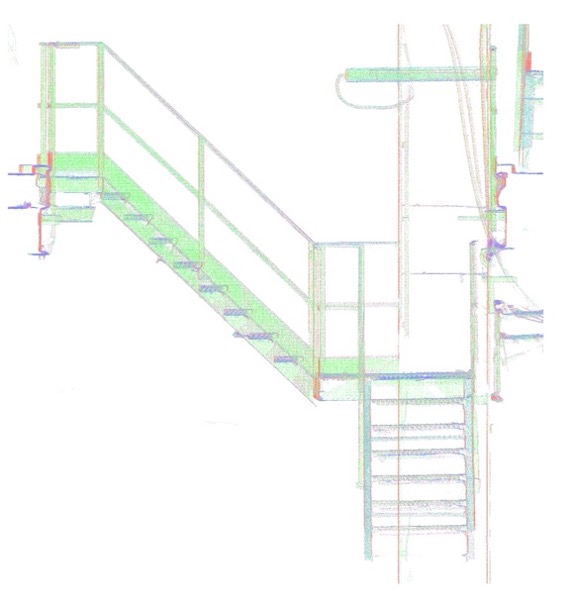

После выполнения полевых работ по сканированию выполняется «сшивка» станций для создания единой модели – облака точек, которое может состоять из млрд. точек.

Дальше облако точек выгружается в определенный формат, в зависимости от его дальнейшего применения.

Для чего применяется лазерное сканирование

Для проектировщика:

1. Подоснова для проектирования при проведении реконструкций. Для выполнения проектов реконструкции мы применяем лазерное сканирование промышленных объектов практически на всех проектах реконструкции – стоимость сканирования сопоставима со стоимостью обмерных работ, но существенно отличается как по точности, так и по подаче. Инженер конструктор работает не по «сухим» обмерам и фотографиям с объекта, а в реальной среде, с возможностью оценки размещения конструкций с учетом существующих;
2. При проведении авторского надзора и сопровождения строительства. Некоторые сложные объекты требуют регулярного контроля и сопоставления модели с проектом – для этих задач мы можем выполнять сканирование еженедельно/ежемесячно.

Для заказчика:

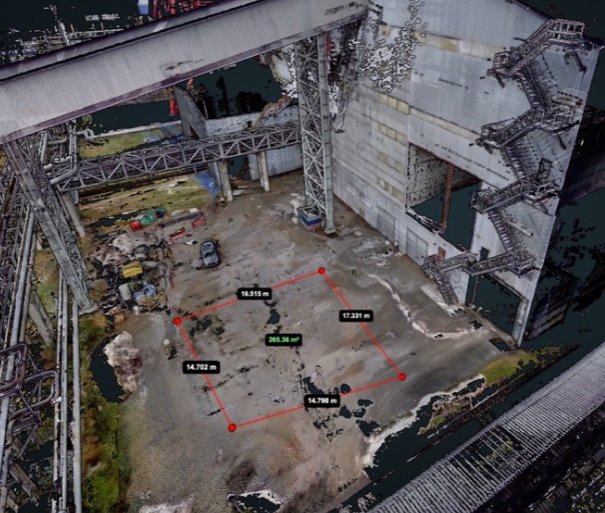

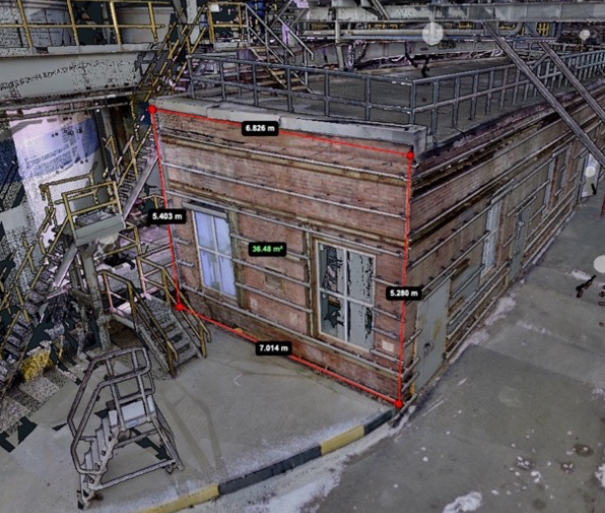

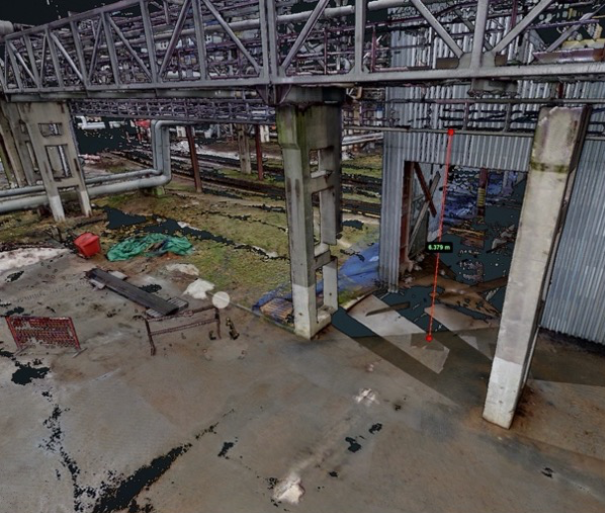

1. Получение данных для подготовки проведения капитального ремонта для службы технического обслуживания и ремонта. Получение площадей и объемов ремонтируемых покрытий, расчет площадей временных складов, проверка логистических операций (высота проезда, высота работы крана) и т.д.;
2. Контроль отклонений на стройке от проектных решений для службы строительного контроля;
3. Контроль объемов сыпучих материалов на стройке для службы строительного контроля;
4. Выявление дефектов конструкций для отдела эксплуатации зданий и сооружений;
5. Создание генплана предприятия с фактическим расположением сетей, зданий и сооружений.

В чем преимущества

Лазерное сканирование промышленного объекта позволяет:

1. Сократить время на обмерные работы. Это значительно быстрее, чем при обмерах вручную или с тахеометром.
2. Увеличить точность проектирования.
3. Провести «вписывание» конструкции в существующую обстановку.
4. Согласовать вид и функционал новой конструкции с эксплуатацией.
