Техническое обследование объектов ЛАЭС

Выполнение работ по техническому обследованию объектов ЛАЭС (Ленинградской Атомной Электростанции).

Для нашего Заказчика – АО «Концерн Титан-2» – нами проведены работы по обследованию 7 объектов ХОПО (Химически опасного производственного объекта) на территории ЛАЭС (Ленинградской атомной станции).

Целью обследования была подготовка к масштабному техническому перевооружению. Собранные данные легли в основу для разработки основных технических решений (ОТР) и выбора наиболее экономически эффективного способа их реализации.

Перечень работ:

Сбор и анализ исходно-технической документации.

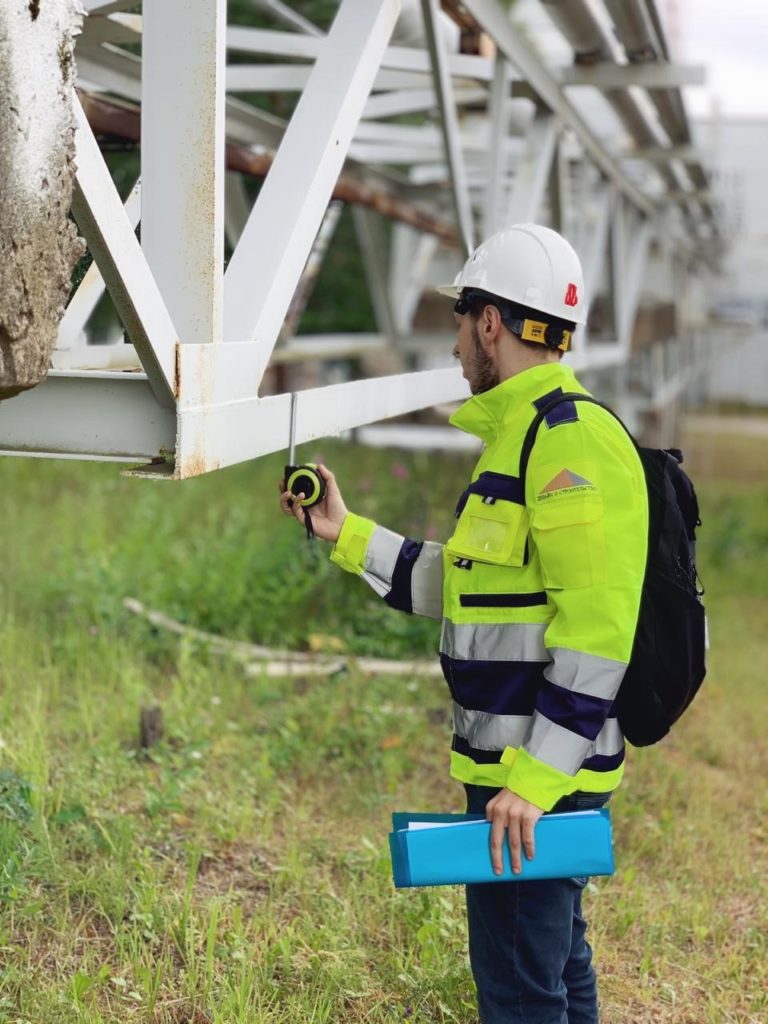

Выполнение полевых работ: визуальное и инструментальное обследование конструкций, обмерные работы.
Обследование фундаментов и оснований с откопкой шурфов.
Разработка предварительных отчетов по состоянию конструкций.
Камеральная обработка и анализ результатов обследования.
Разработка технического отчета с формированием выводов и рекомендаций.

Этапы работ

Как и в любой работе по техническому обследованию, работы по этому объекту были разделены на следующие этапы:

Подготовительный этап: выезд на объекты, ознакомление с их конструктивными решениями, сбор проектной и технической документации, подготовка заданий на откопку шурфов.
Визуальное обследование: осмотр всех строительных конструкций.

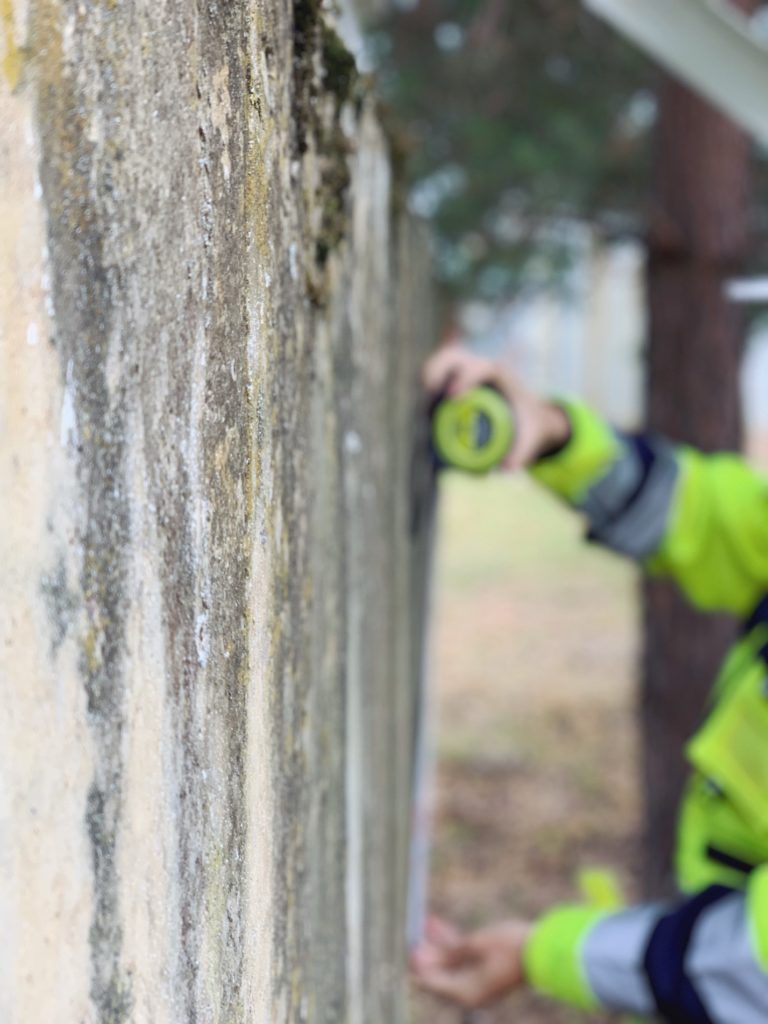

Обмерные работы: выполнение замеров для определения точного пространственного положения конструкций.

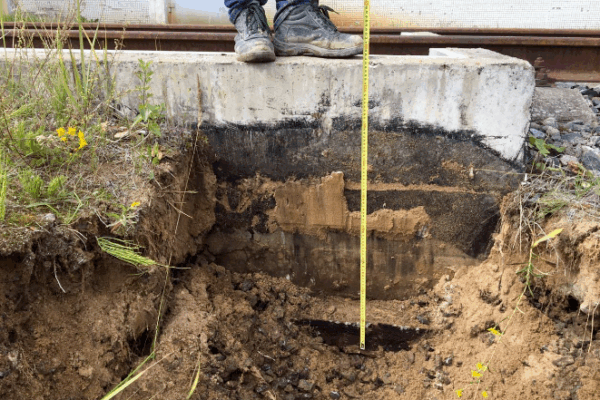

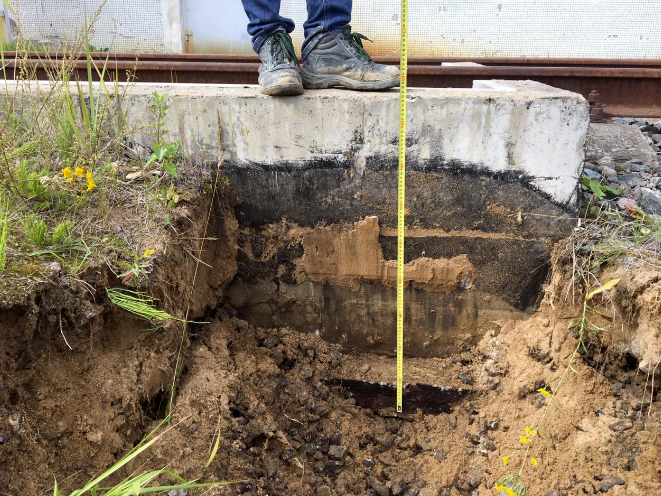

Вскрытие шурфов: откопка шурфов для визуальной оценки состояния фундаментов и оснований.

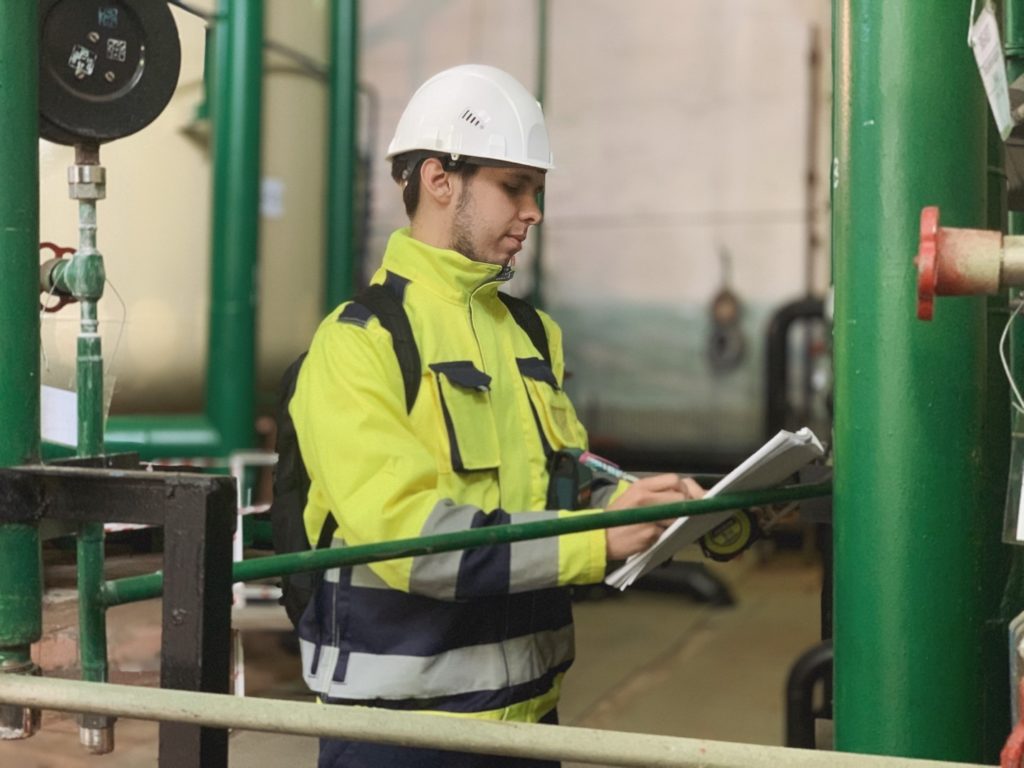

Инструментальное обследование: определение фактического состояния и прочностных характеристик конструкций с помощью приборов.
Камеральная обработка: анализ и систематизация данных, полученных в ходе обследования.
Подготовка технического отчета: составление итогового заключения с выводами и рекомендациями по дальнейшей эксплуатации и, при необходимости, усилению конструкций.

Перечень обследованных объектов

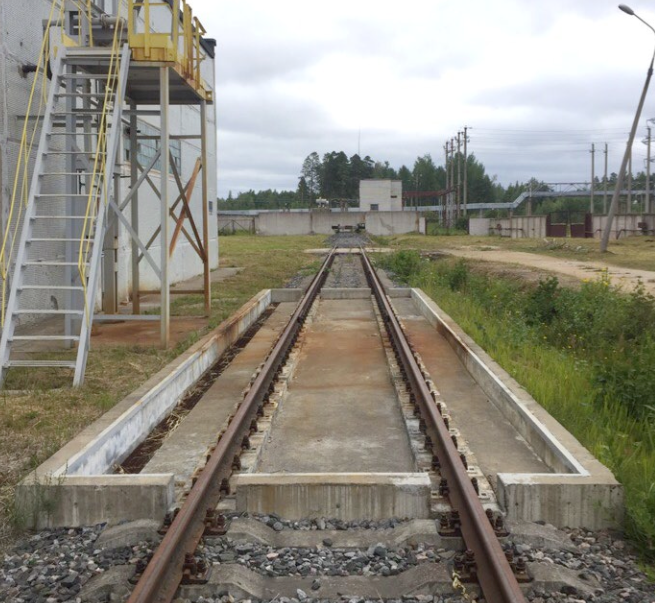

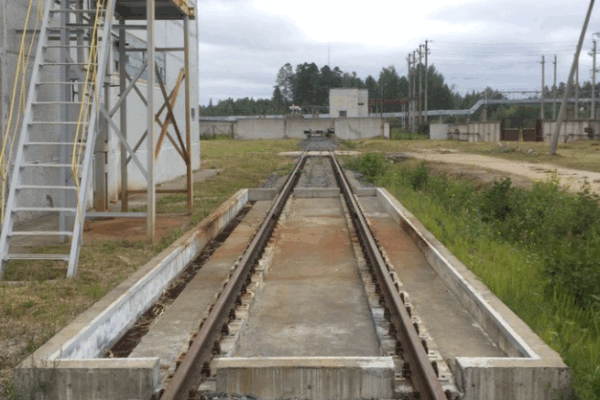

1. Монолитный железобетонный поддон наливной эстакады.

Предназначен для сбора проливов жидкостей при заполнении железнодорожных цистерн. Конструкция представляет собой железобетонный поддон с системой уклонов.

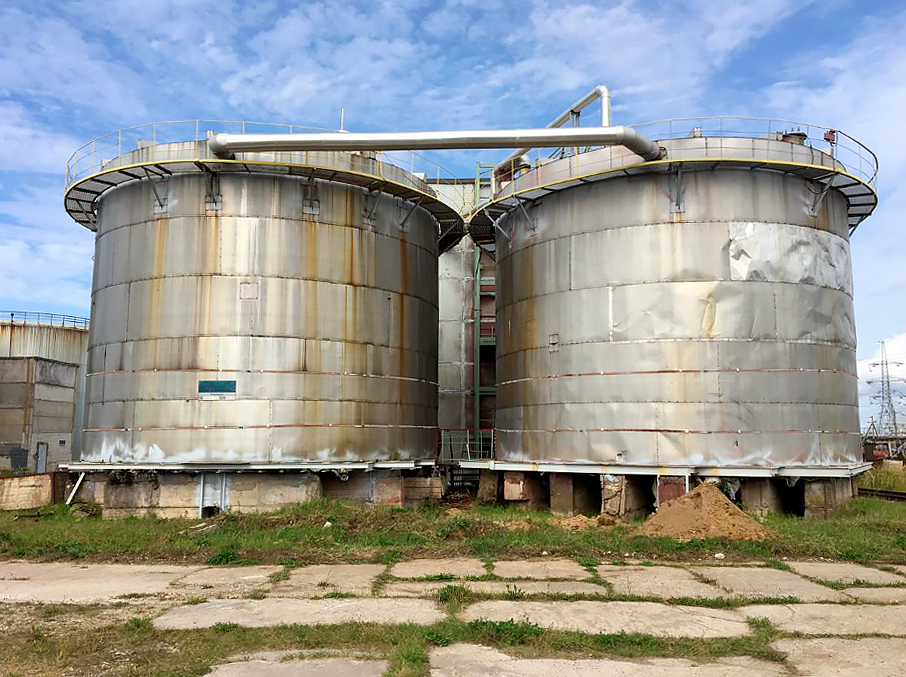

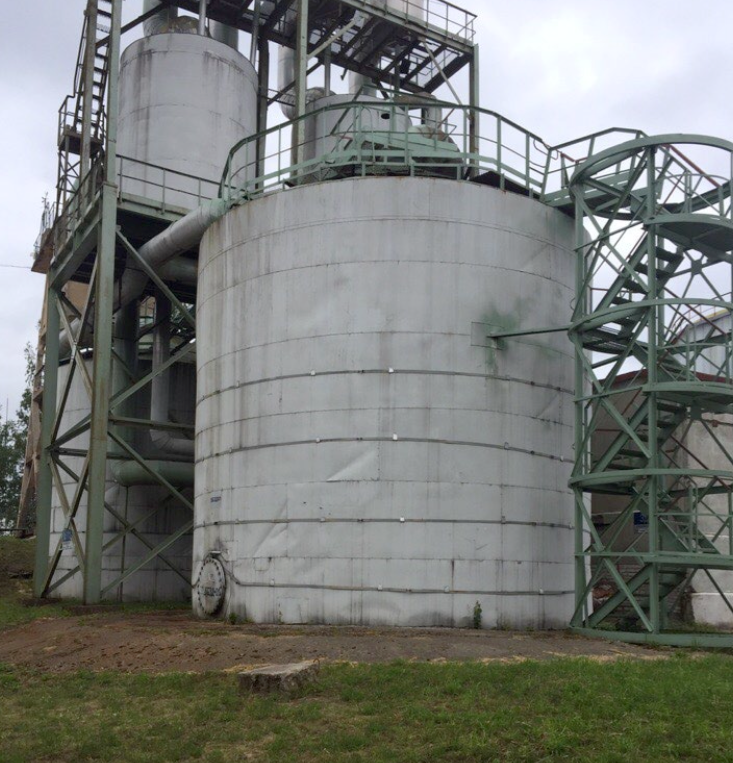

2. Фундаменты под стальные вертикальные резервуары.

Действующие фундаменты из сборных железобетонных блоков, служащие основанием для вертикальных стальных цилиндрических резервуаров низкого давления.

3. Строительные конструкции оснований под РВС.

Действующие искусственные песчаные основания под вертикальные стальные резервуары.

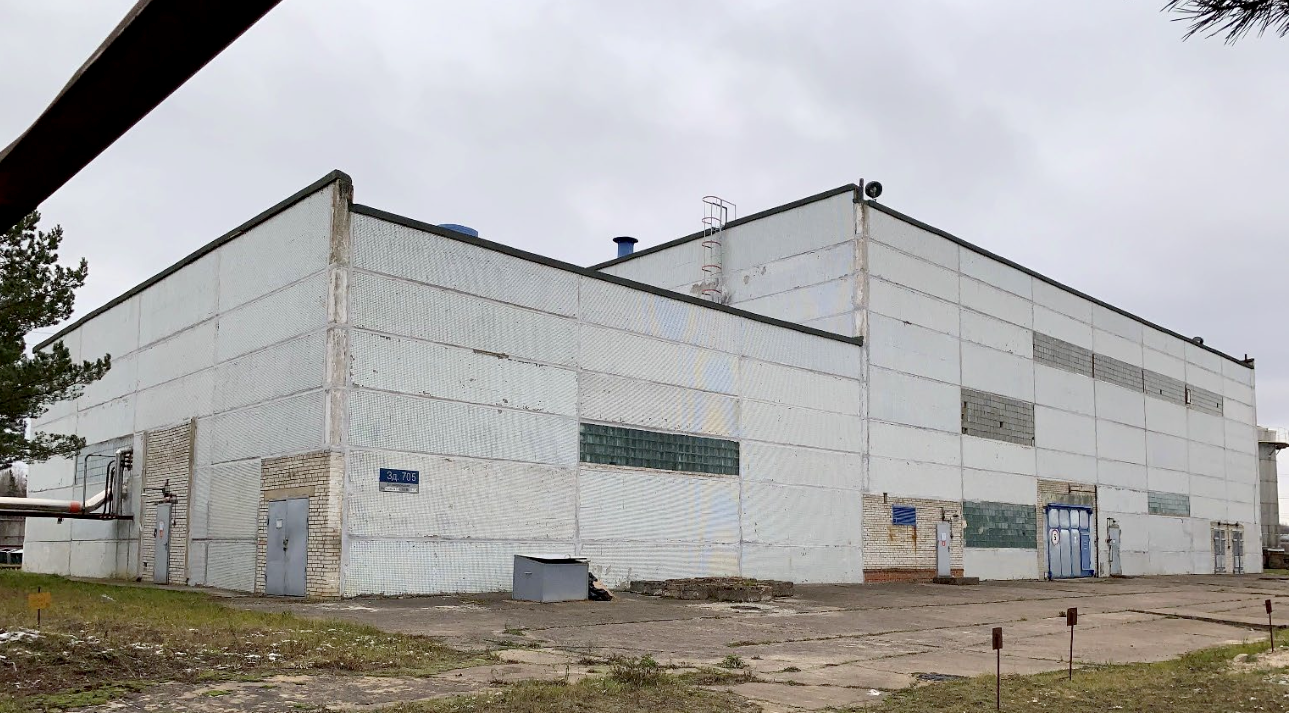

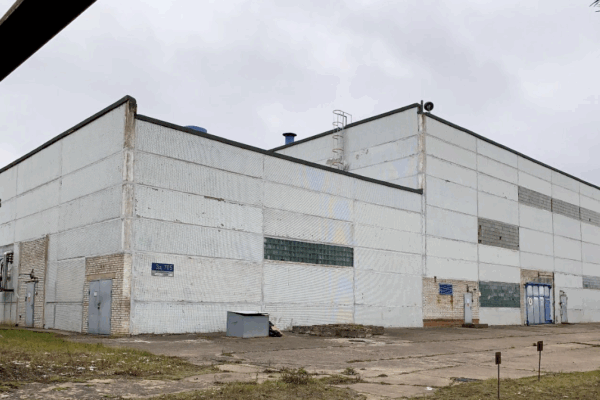

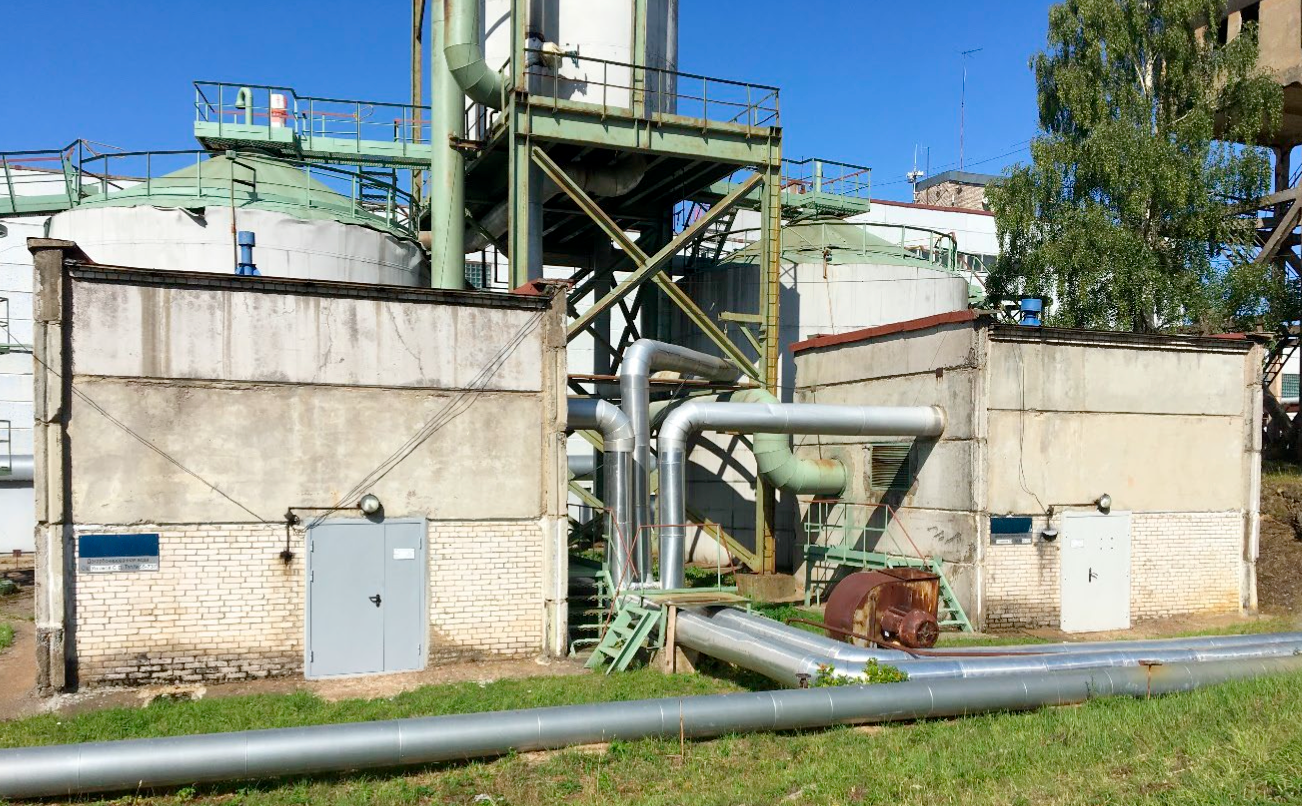

4. Строительные конструкции зданий.

Одноэтажные здания из сборных железобетонных элементов, в которых размещается технологическое оборудование.

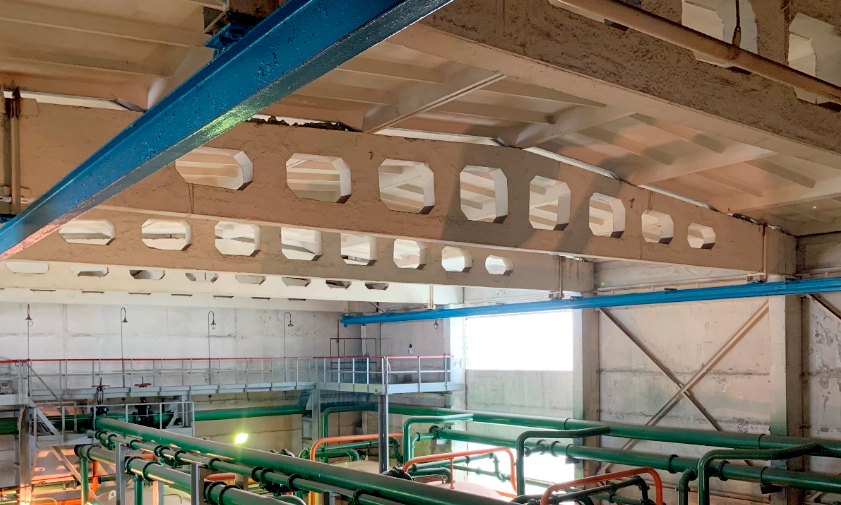

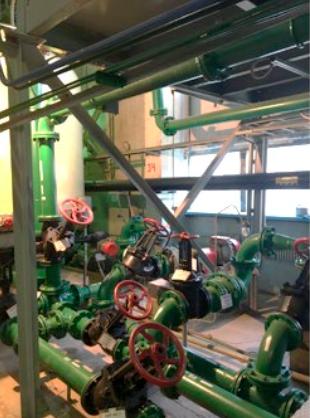

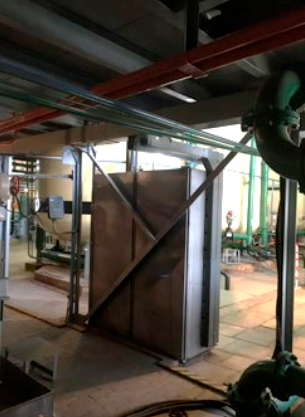

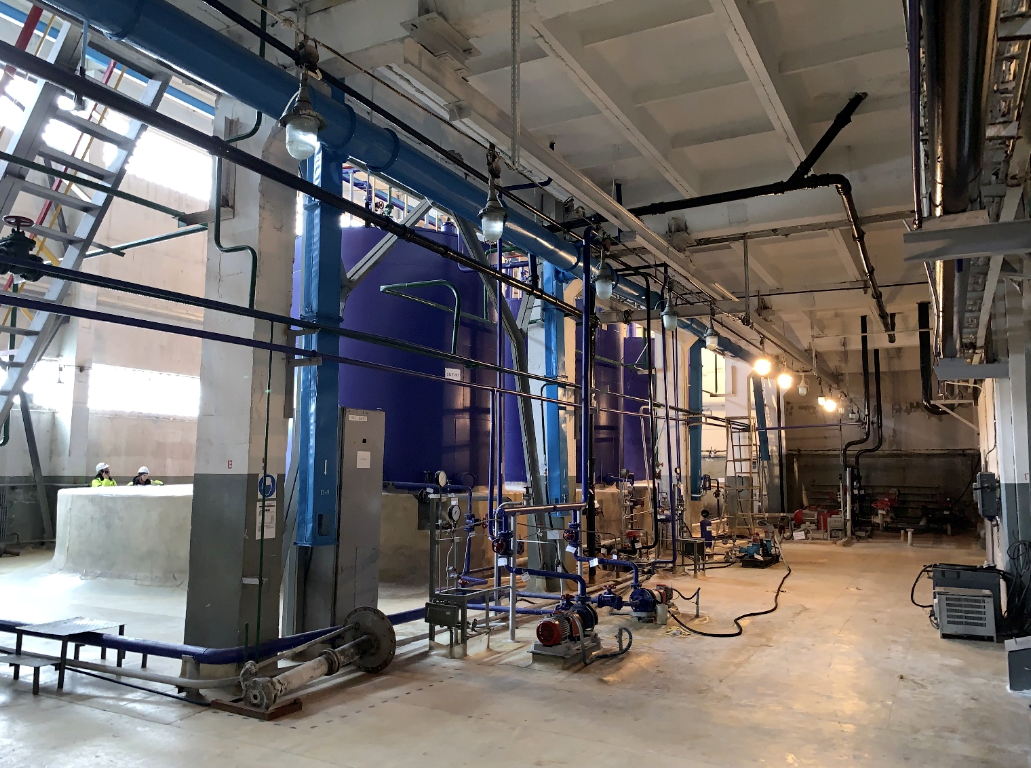

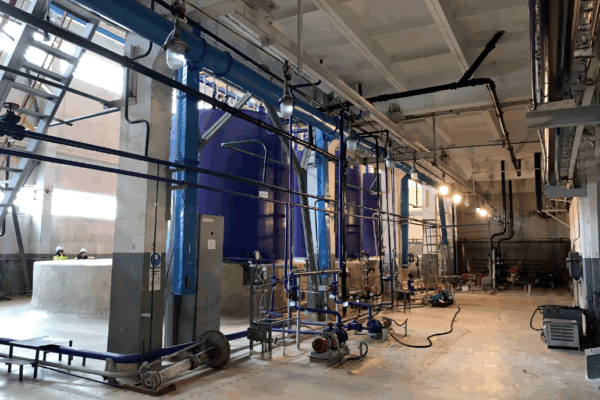

5. Цех по химводочистке.

Объект обследования представляет часть здания – цех по химводоподготовке. Одноэтажное здание со сборным железобетонным каркасом (пролеты 12 и 18 м). Каркас состоит из прямоугольных колонн, защемленных в фундаменты, на которые опираются решетчатые двухскатные железобетонные стропильные балки. Покрытие и стены выполнены в виде сборных ребристых и полнотелых железобетонных плит соответственно. Цех оснащен двумя подвесными кранами (г/п до 2 т) и многочисленным технологическим оборудованием на собственных фундаментах и площадках обслуживания и осмотра.

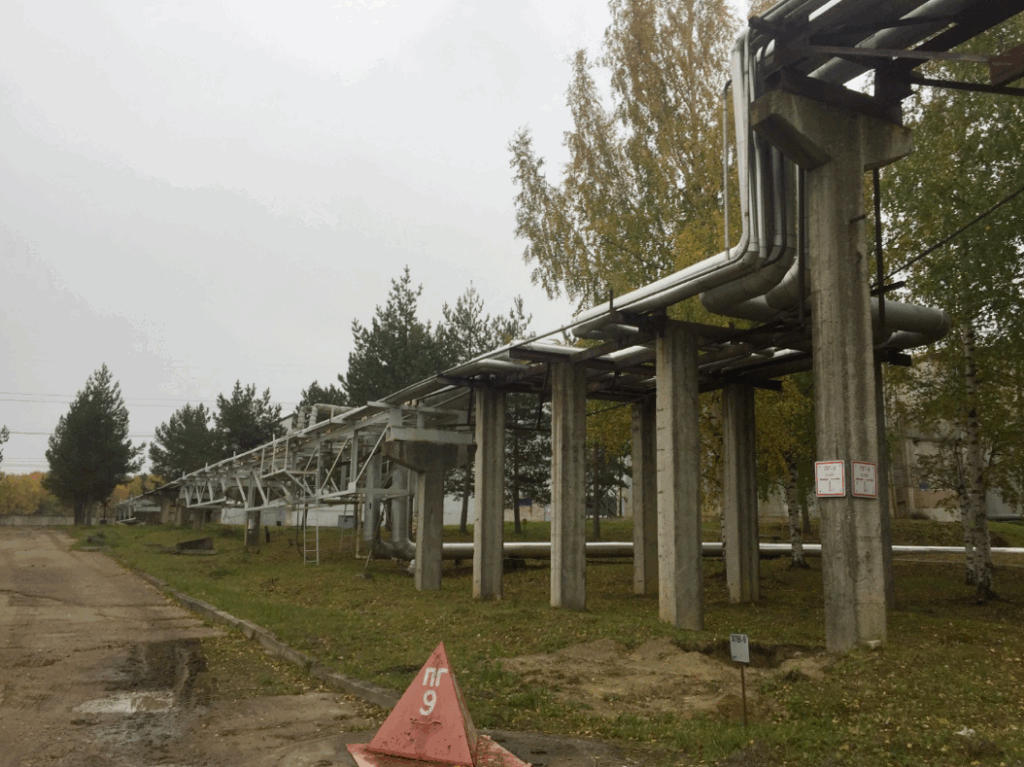

6. Эстакадный переход технологических трубопроводов.

Действующая эстакада для транзита трубопроводов между зданиями. Опоры — сборные железобетонные колонны на отдельно стоящих столбчатых фундаментах. Пролетные строения состоят из парных металлических ферм.

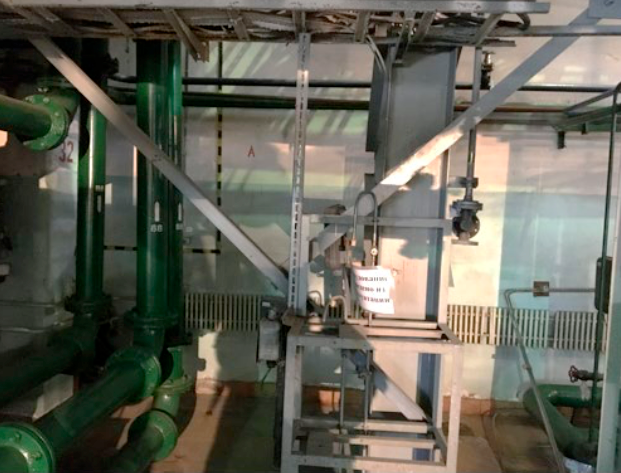

7. Цех нейтрализации.

Здание для размещения оборудования, участвующего в процессе нейтрализации промышленных стоков. Состоит из двух частей:

Одноэтажная: здесь расположены горизонтальные резервуары для серной кислоты.
Двухэтажная: здесь находится оборудование для нейтрализации и хозяйственно-бытовые помещения. Эта часть оснащена двумя подвесными кранами (г/п до 3,2 т).
