Проект реконструкции ворот

Общие сведения о проекте

Когда говорят о проект реконструкции ворот, все представляют один, максимум два чертежа на установку новых ворот.

На самом же деле проект реконструкции ворот на промышленном производстве может быть достаточно сложной и крайне ответственной задачей, потому что в некоторых случаях, чтобы установить ворота, необходимо реконструировать стену или даже перенести опору эстакады.

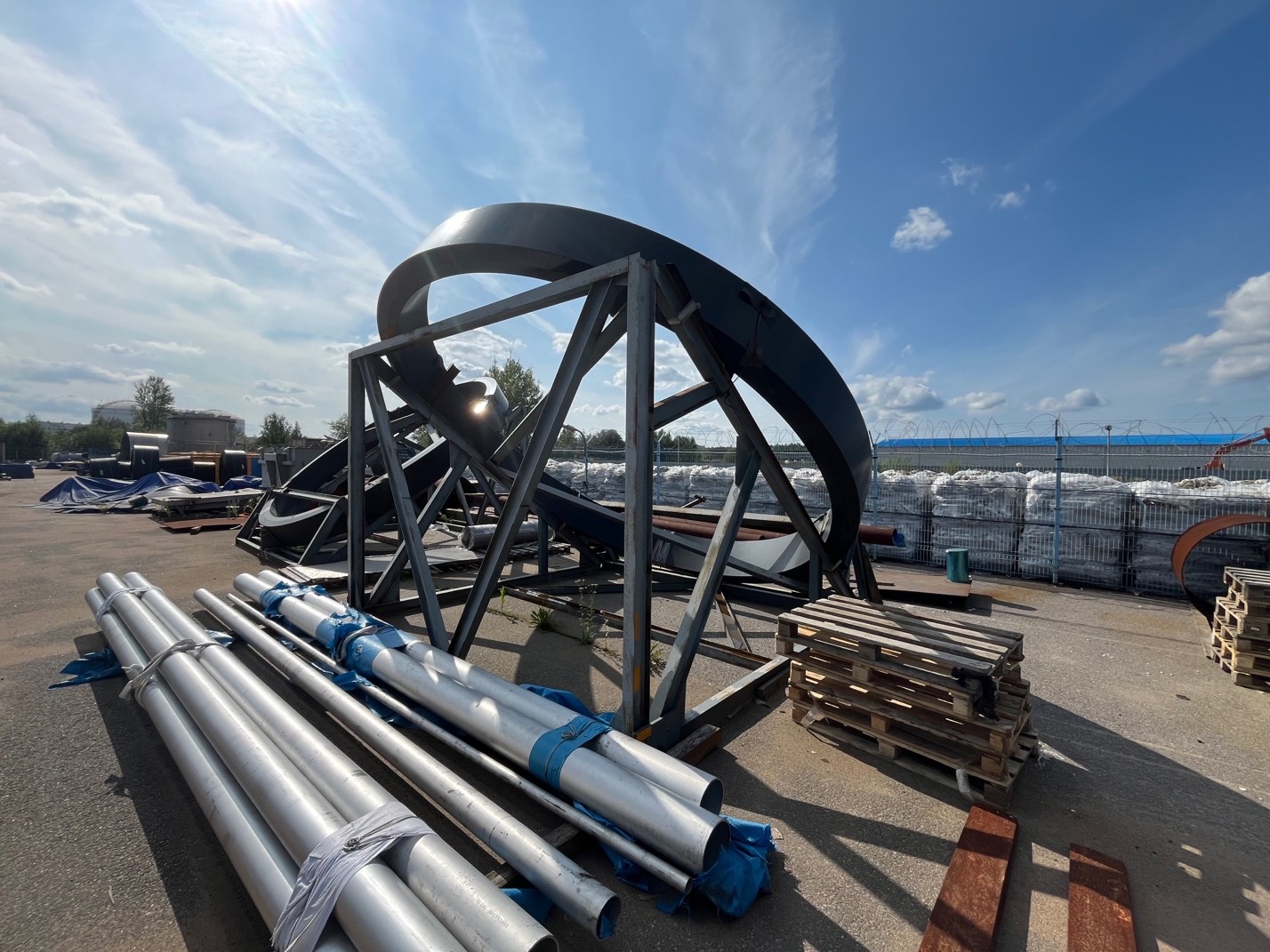

Задача: обеспечить возможность выполнения работ по замене бандажа барабанного гранулятора-сушилки. Для реализации нужно не только реконструировать ворота, но и сразу проработать, как именно будет выноситься бандаж, как и на что будет грузиться. Обычно на эти вопросы отвечает технологическая карта или ППР, но в данном случае наша задача – полностью проработать все.

Сбор исходных данных и разработка подосновы

При выполнении работ по реконструкции мы всегда работаем с наземным лазерным сканированием (НЛС). Это позволяет сократить время на обмеры, увеличить точность и дает возможность разработать ОТР (основные технические решения) с визуализацией для согласования со всеми заинтересованными лицами.

Статья по теме: «Как мы отказались от обмерных работ в пользу лазерного сканирования».

1. Начинаем с наземного лазерного сканирования

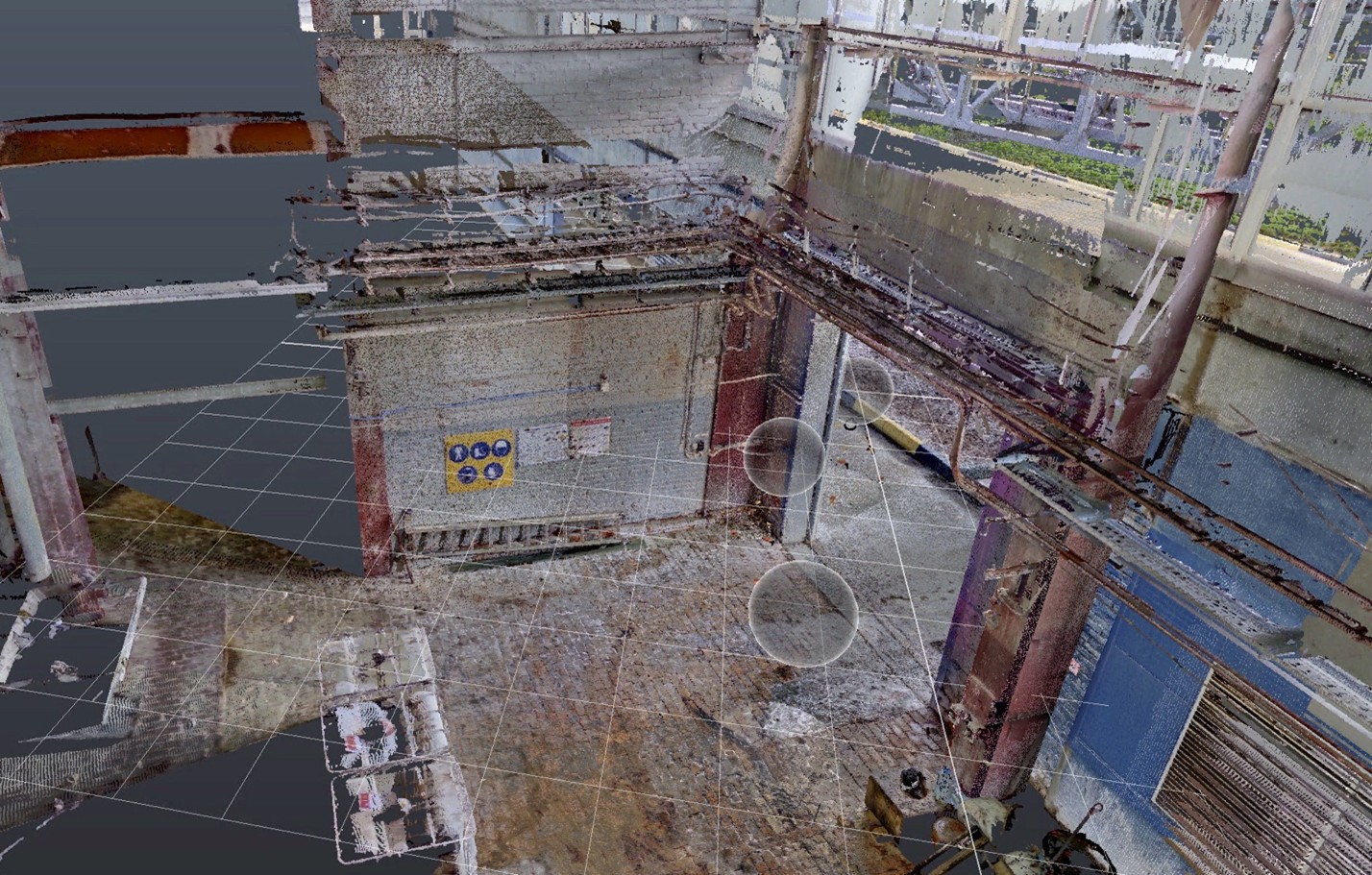

Выходим на объект и делаем съемку. В данном случае получилось 4 станции и 105,8 млн. точек. Сшиваем станции, и получаем облако точек.

Для дальнейшей работы необходимо сделать «подоснову».

2. Разработка подосновы

Инженер-проектировщик использует облако точек как подложку, моделируя по ней подоснову для будущей работы. Результат такой работы – модель для дальнейшей работы.

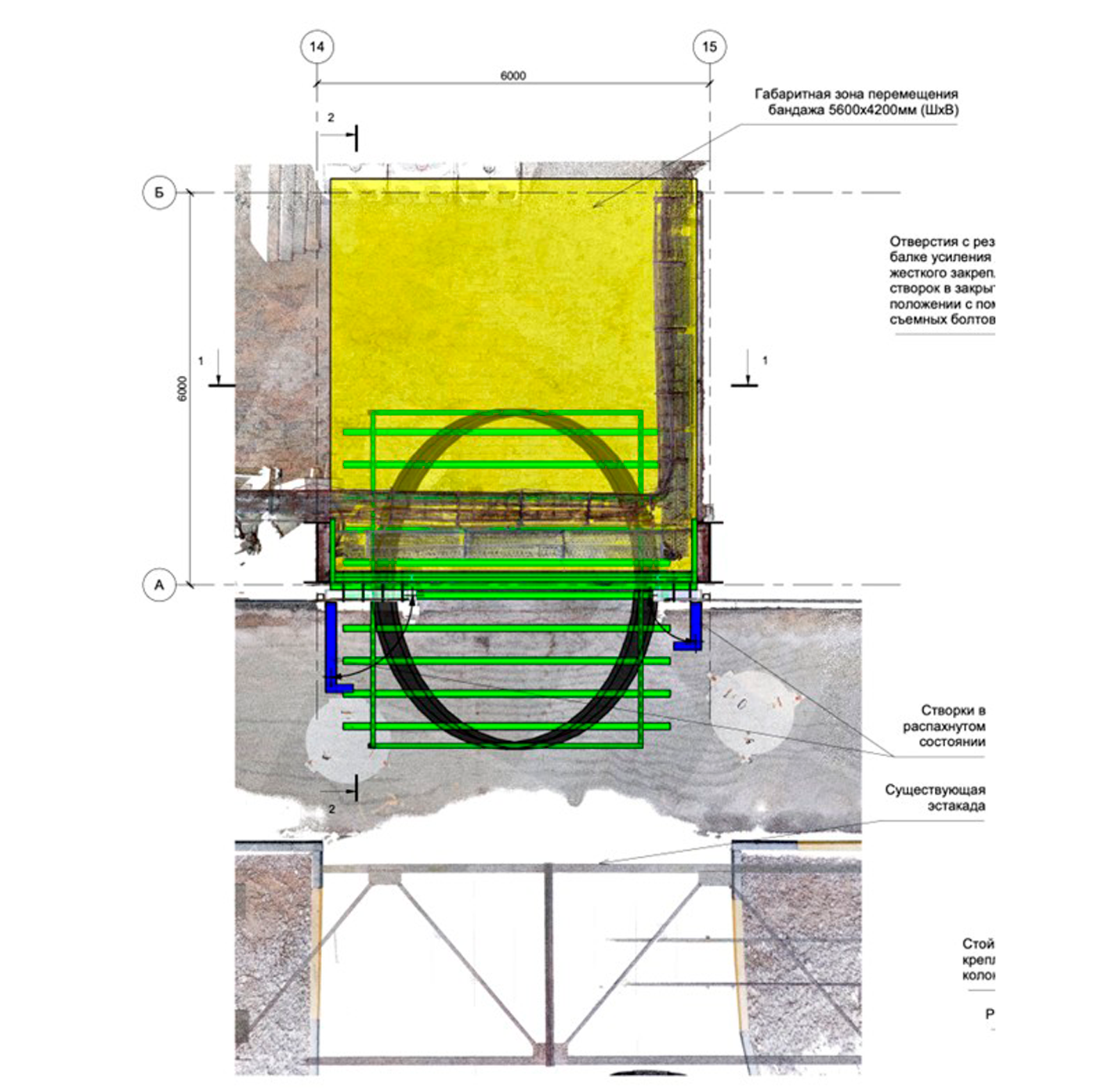

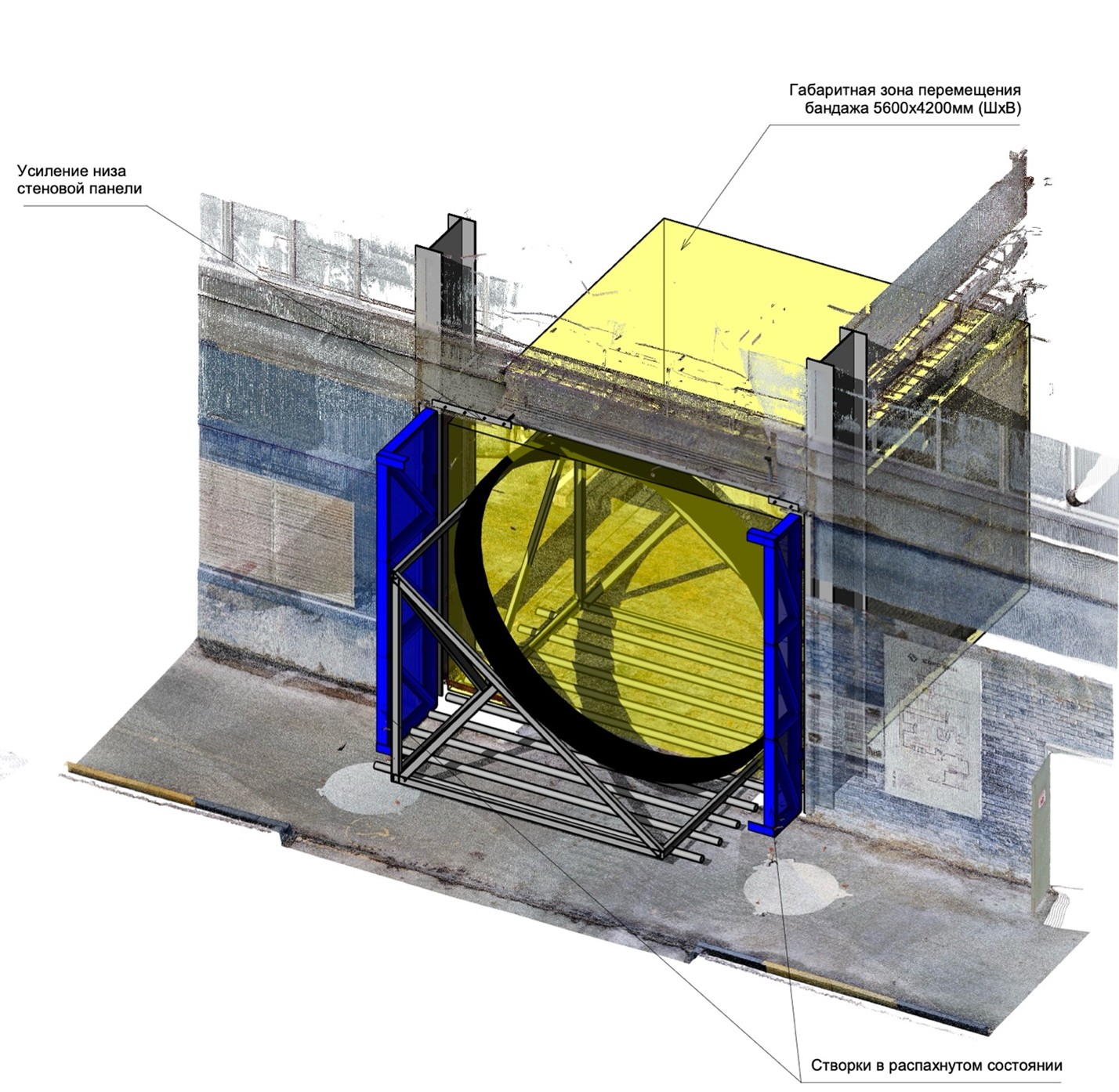

3. Разработка ОТР

Задача ОТР (основных технических решений) – проработать варианты решения задачи и наглядно показать их графически. Так, чтобы согласовать их мог не только инженер-проектировщик, но и начальник цеха или производства, не являющийся строителем или проектировщиком.

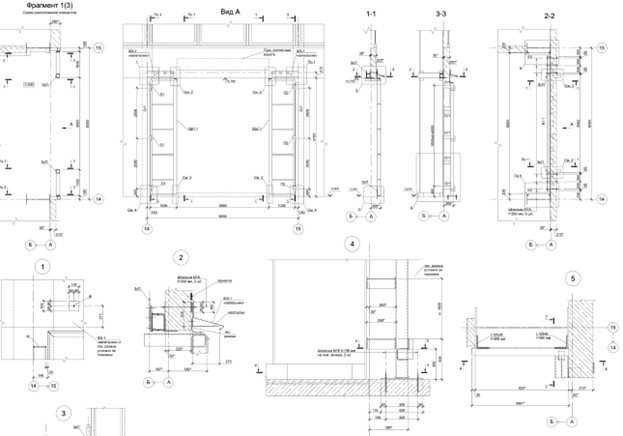

4. Разработка рабочей документации

После согласования ОТР – следует разработка РД (рабочей документации). В рабочей документации прорабатываем необходимые узлы, детали и объемы материалов.

5. Разработка сметной документации

На основании разработанной документации подготавливается сметная документация. В зависимости от требований Заказчика мы разрабатываем сметную документацию в различных сметно-нормативных базах. В процессе подготовки сметы выполняем запросы актуальных прайс-листов и КП у поставщиков оборудования и материалов, по согласованию с Заказчиком.

При необходимости соблюдаем требования по оформлению в соответствии со стандартами Заказчика.
