Проект переноса газохода входа

В рамках проекта технического перевооружения производства серной кислоты был разработан проект переноса газохода входа на 1-й слой контактного аппарата для увеличения производительности.

Проектом предусматривается демонтаж существующего газохода и прокладка нового, диаметром 2,4 м.

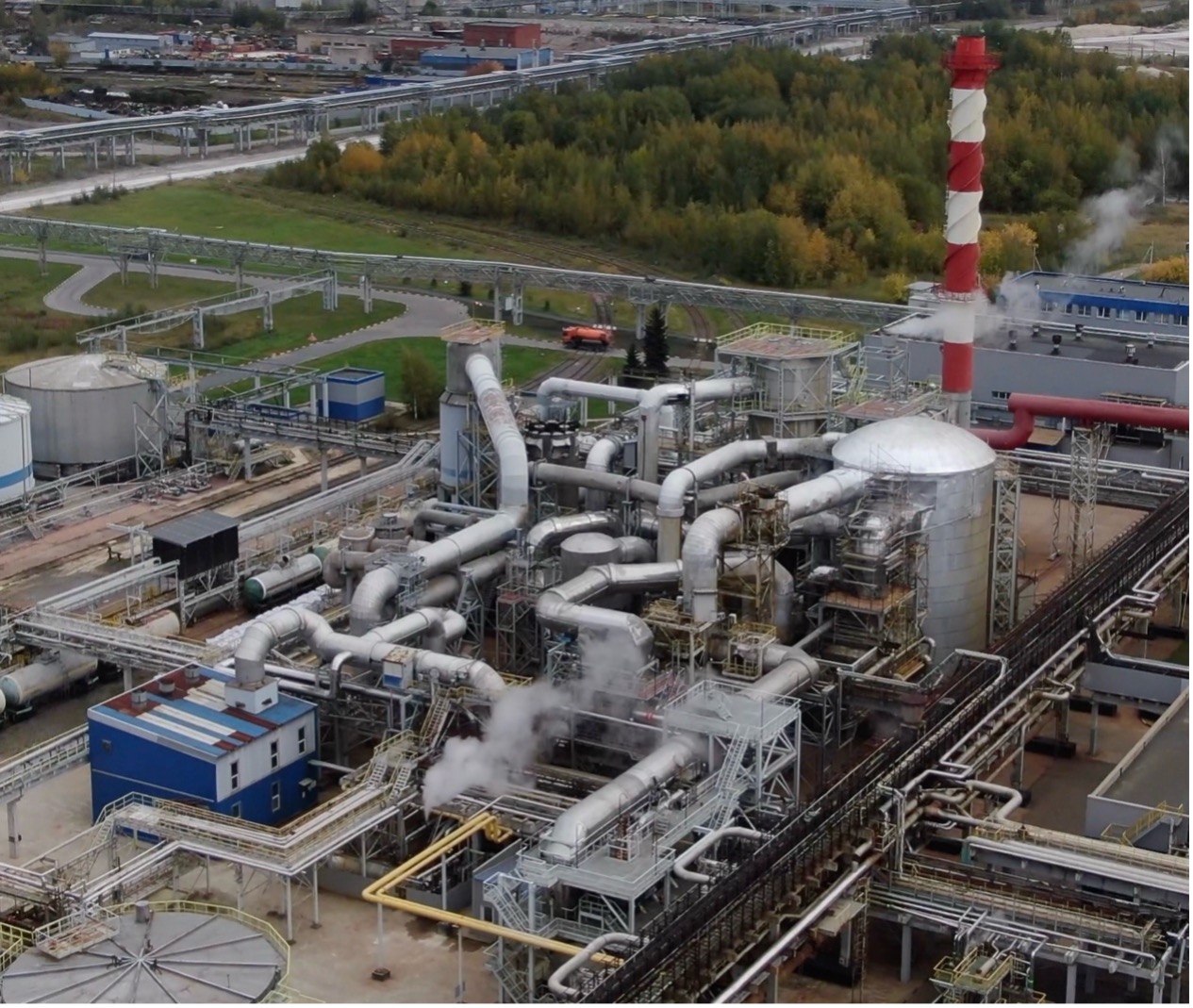

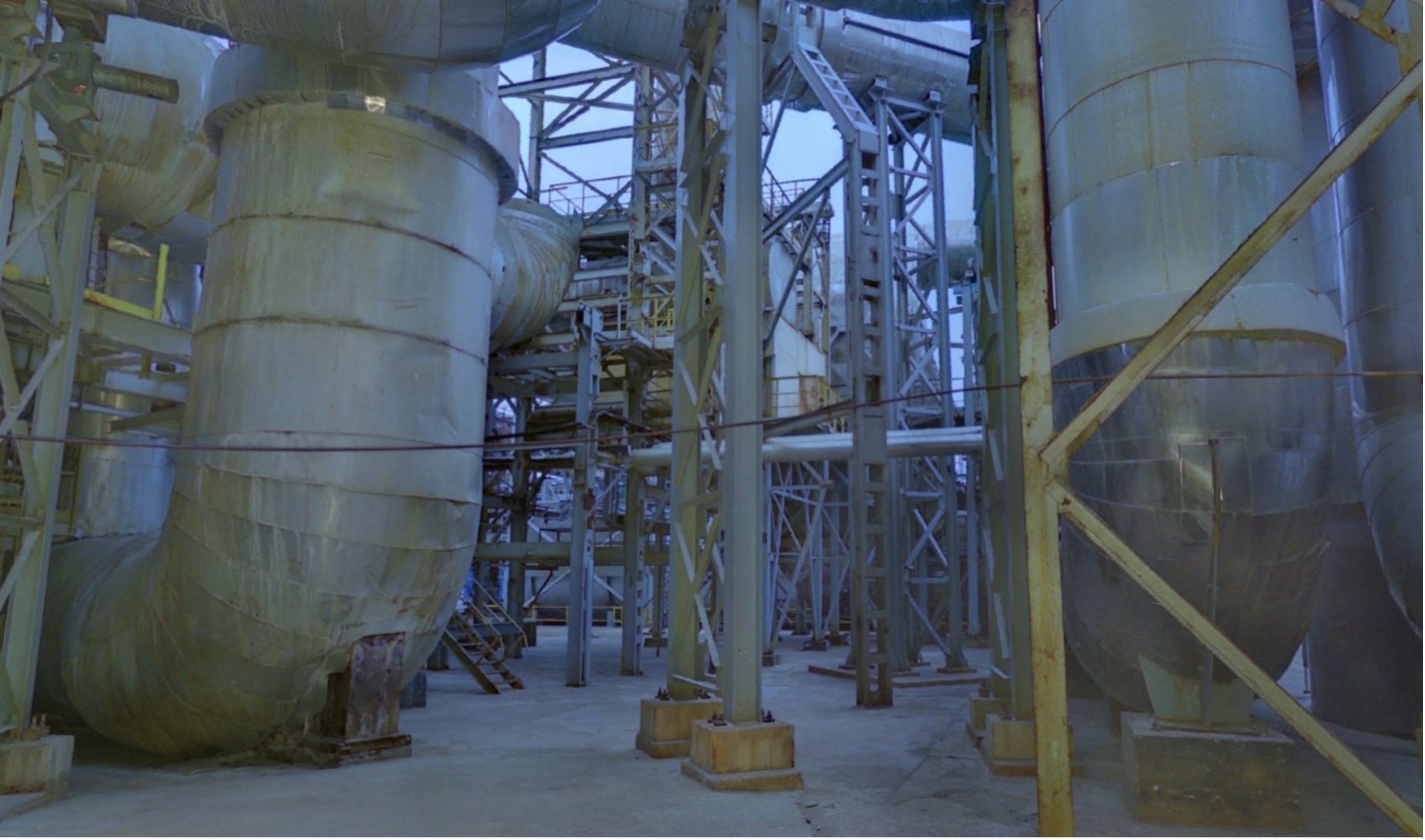

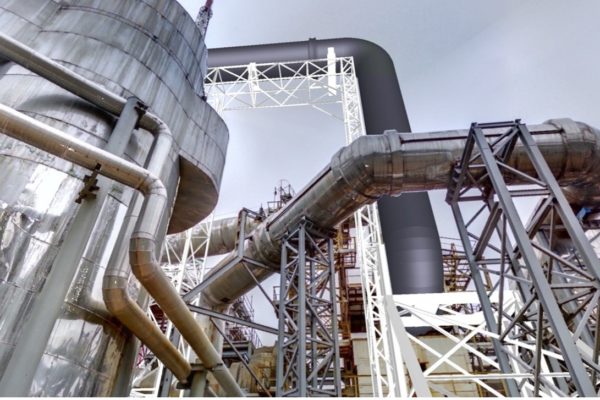

Площадка производства серной кислоты представляет собой открытую площадку, с очень плотным размещением технологического оборудования.

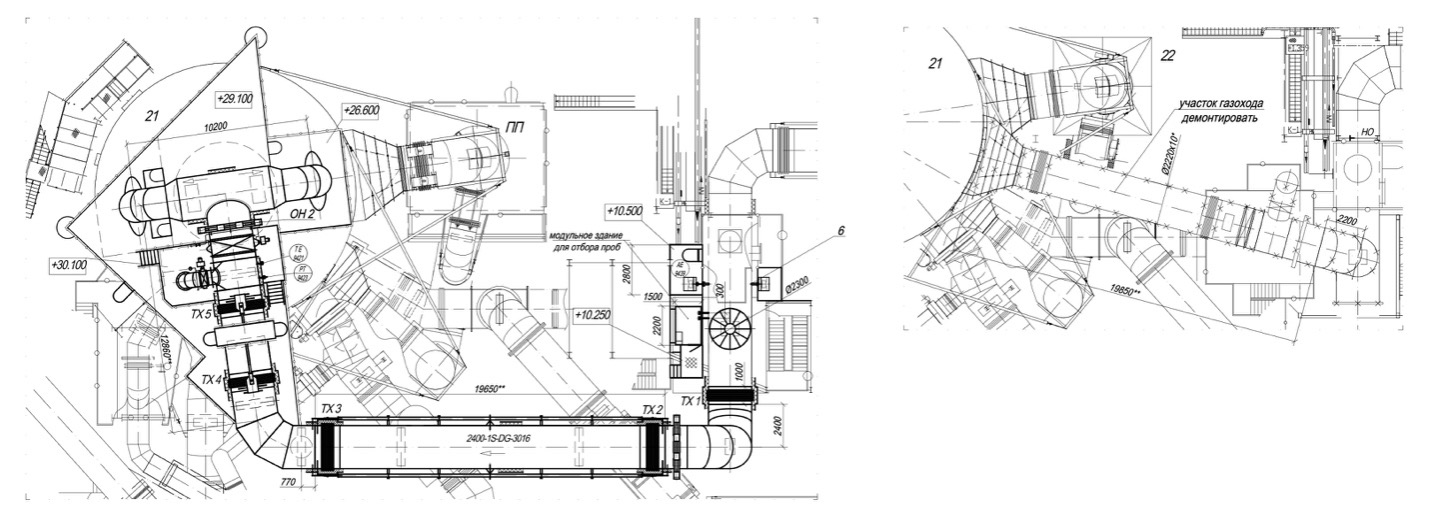

Получив трассировку газохода, мы изучили исходные данные, которые нам предоставил Заказчик. Это были архивные чертежи и топографическая съемка.

В топографической съемке отсутствовала необходимая детализация, все показано условными обозначениями и привязаться к строительным конструкциям с нужной точностью было невозможно.

Архивные чертежи представляли собой проекты на разные участки площадки в разное время, информация в которых противоречила друг-другу.

В такой ситуации, мы приступаем к работам так же, как делаем это при выполнении работ по реконструкции.

Работа была разделена на следующие этапы:

• Сбор и анализ исходных данных
• Наземное лазерное сканирование

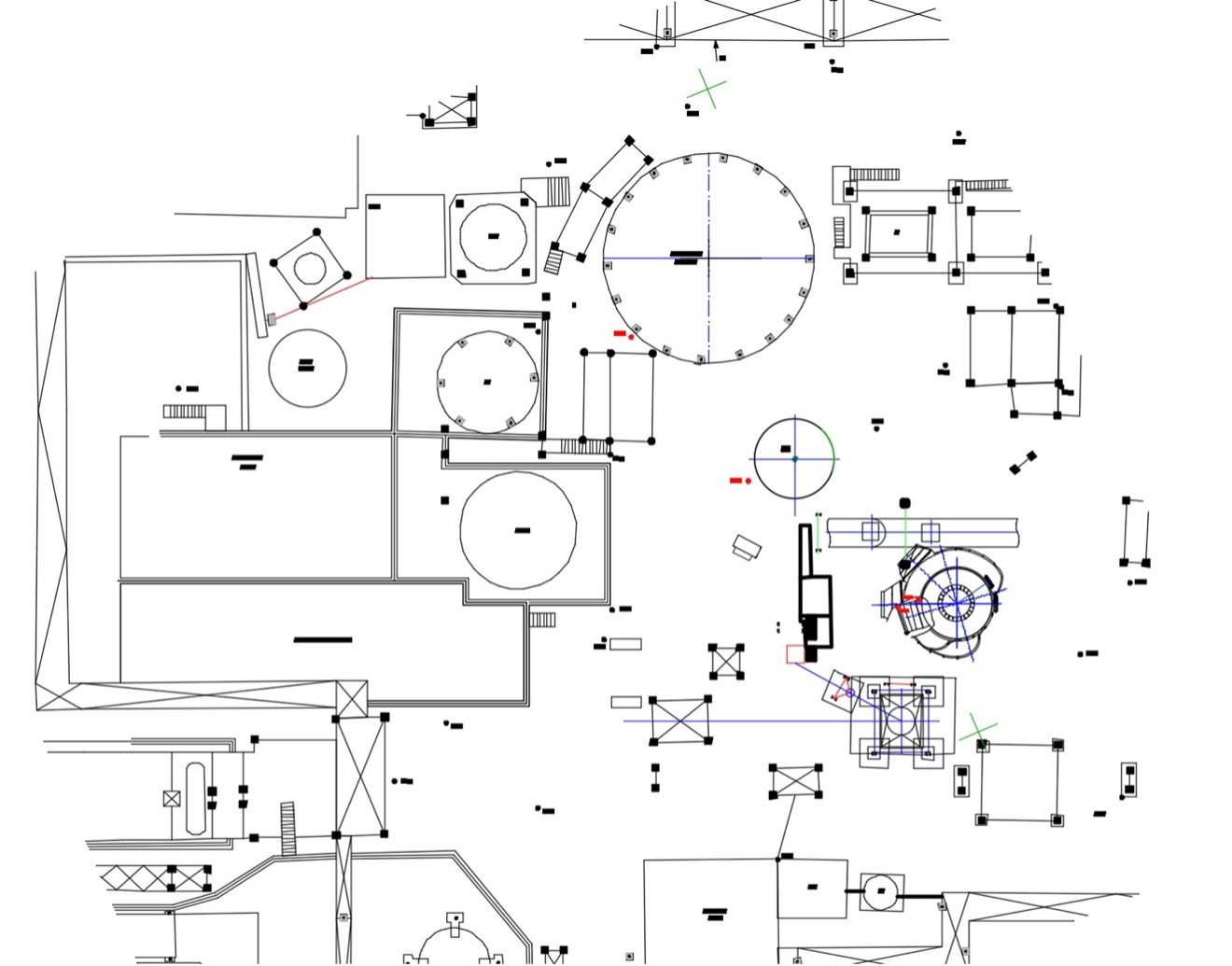

• Разработка подосновы
• Разработка ОТР – 3D модели газохода и строительных конструкций
• Выполнение необходимых строитлельных рассчетов
• Разработка рабочей документации
• Разработка сметной документации

Приступаем к выполнению работ:

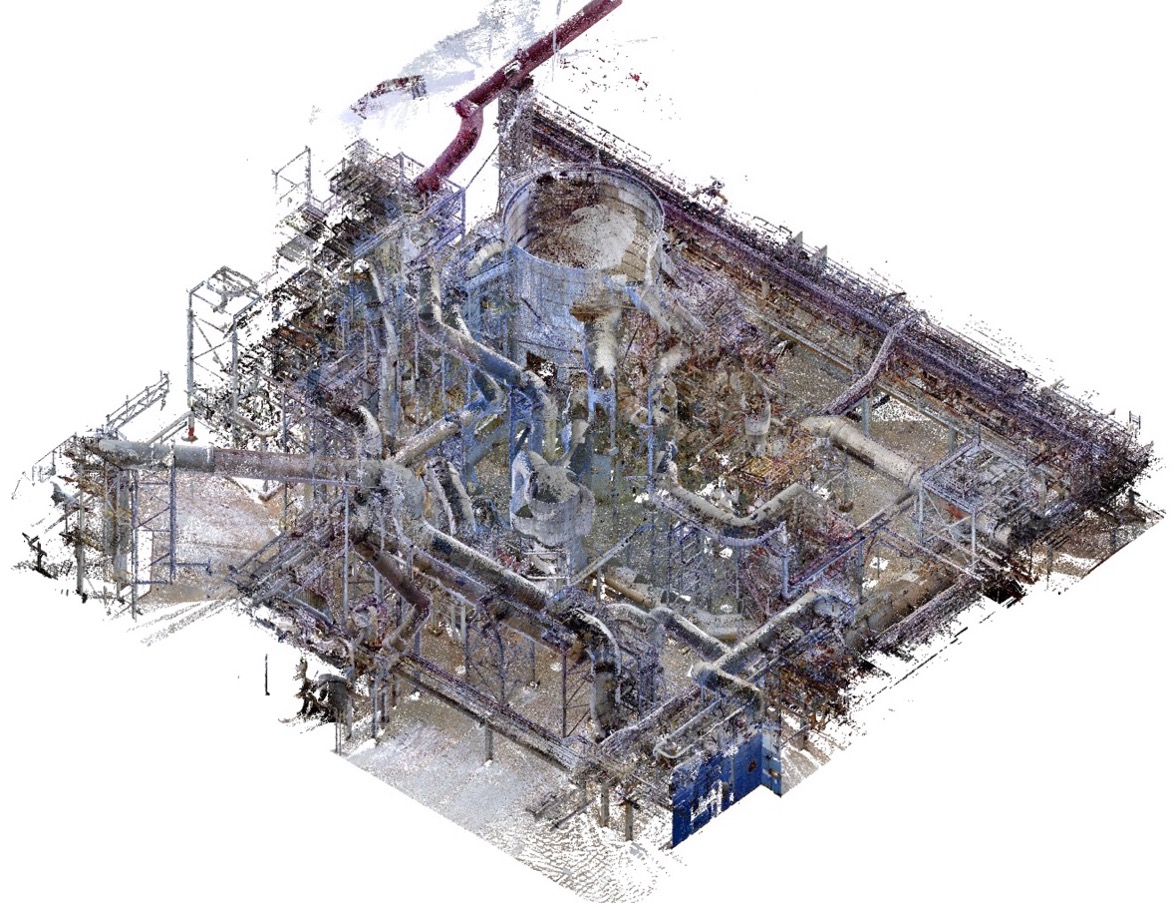

После сбора и обработки исходных данных мы выполнили наземное лазерное сканирование площадки. Итоговый объем работ представлял собой около 55 станций и 1,5 млрд. точек

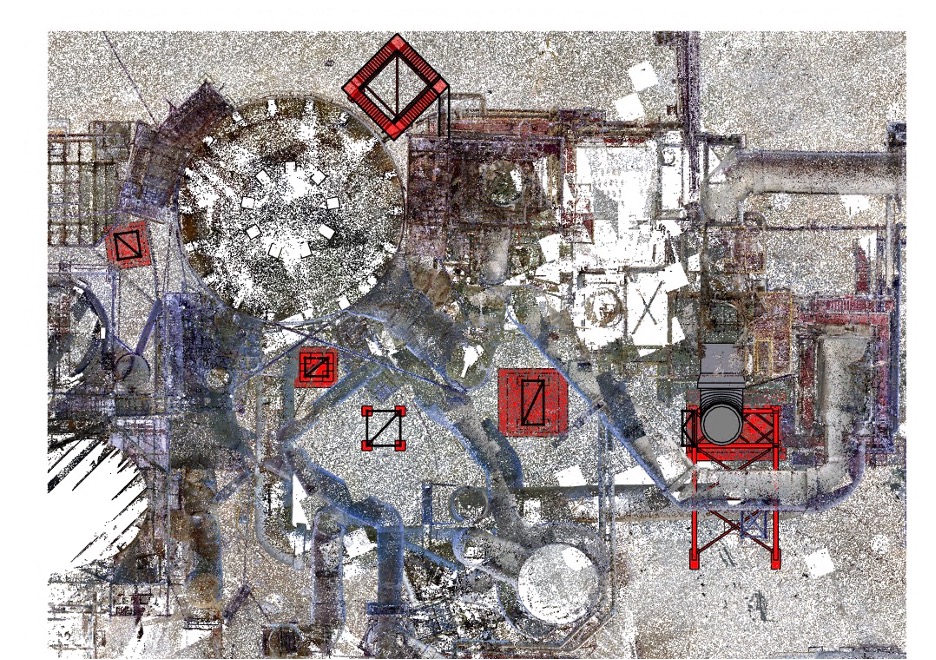

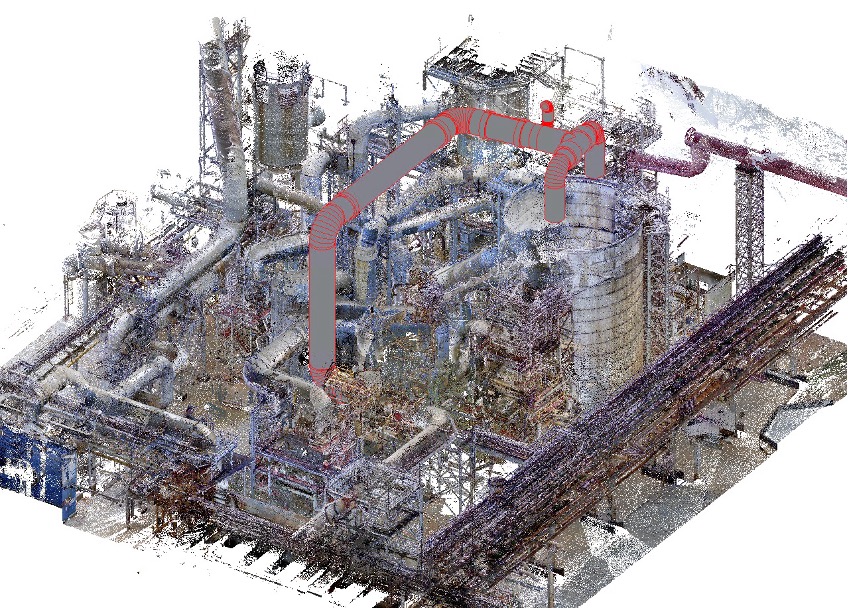

Наземное лазерное сканирование позволило нам точно вписать трассировку газохода в существующую площадку.

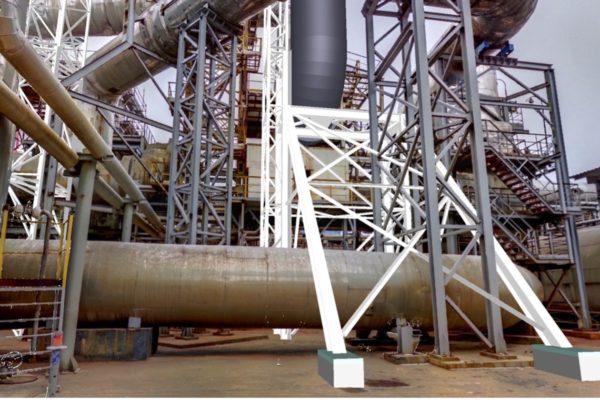

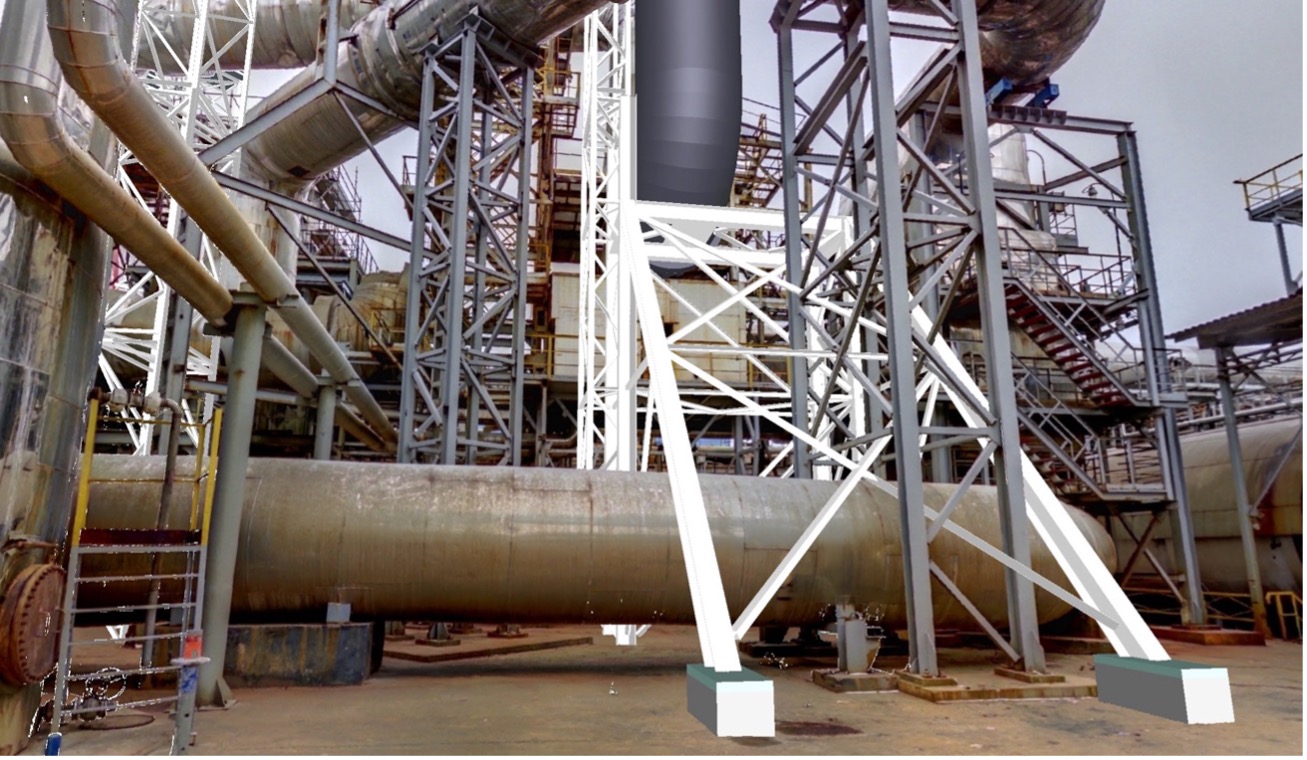

После согласования трассировки газохода, строительный отдел приступил к проектированию опор. Так как существующая площадка просто «утыкана» существующими опорами, поставить дополнительные опоры была задача «со звездочкой». Качественно выполнить такую работу без лазерного сканирования – просто невозможно.

Кропотливая работа позволила разместить дополнительные опоры в существующей обстановке.

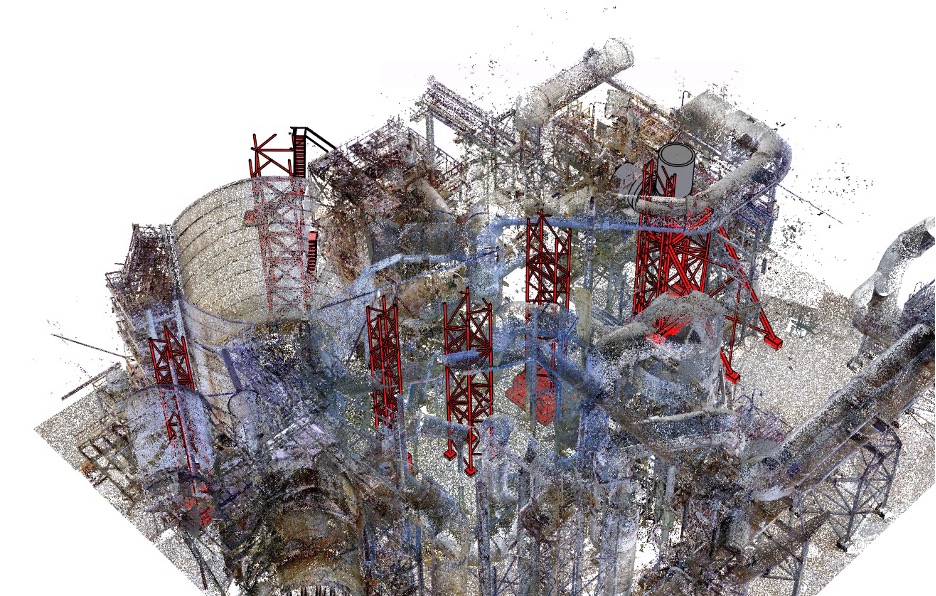

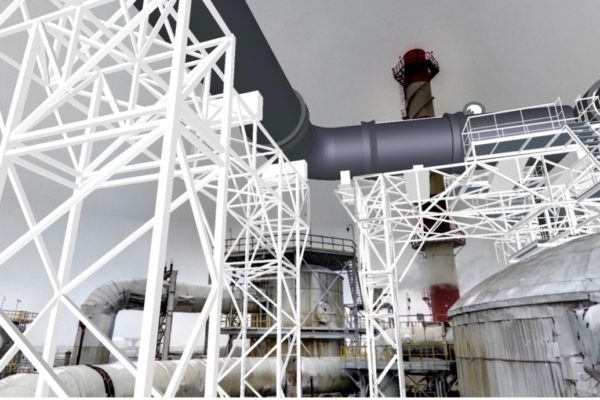

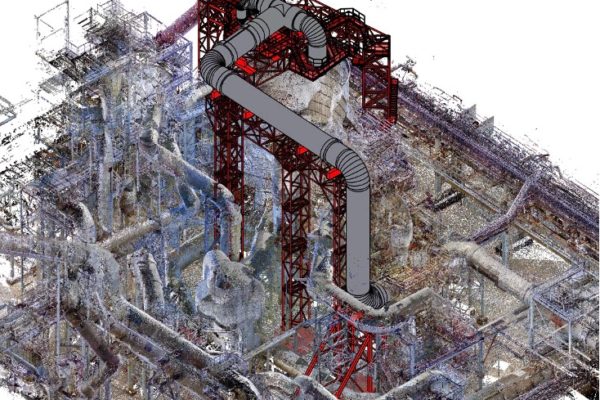

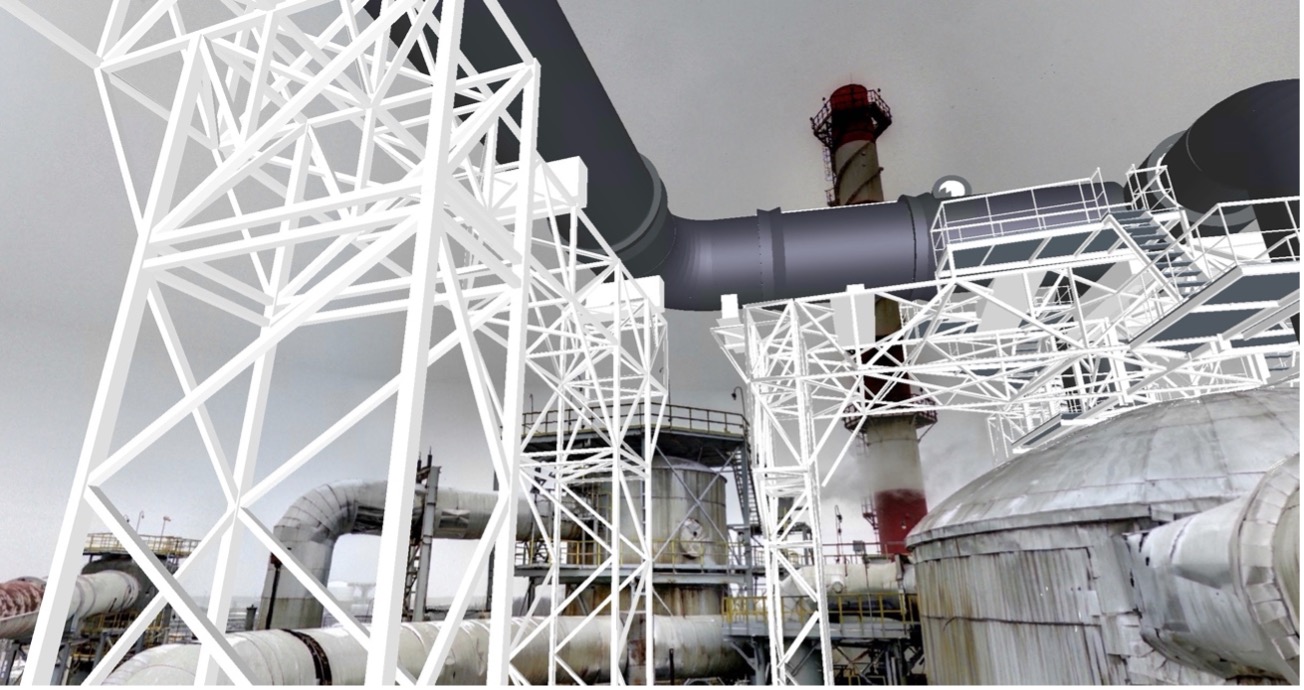

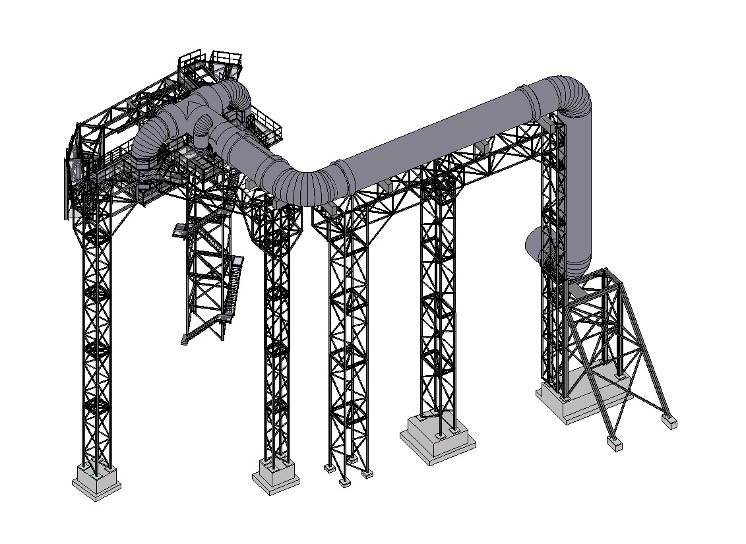

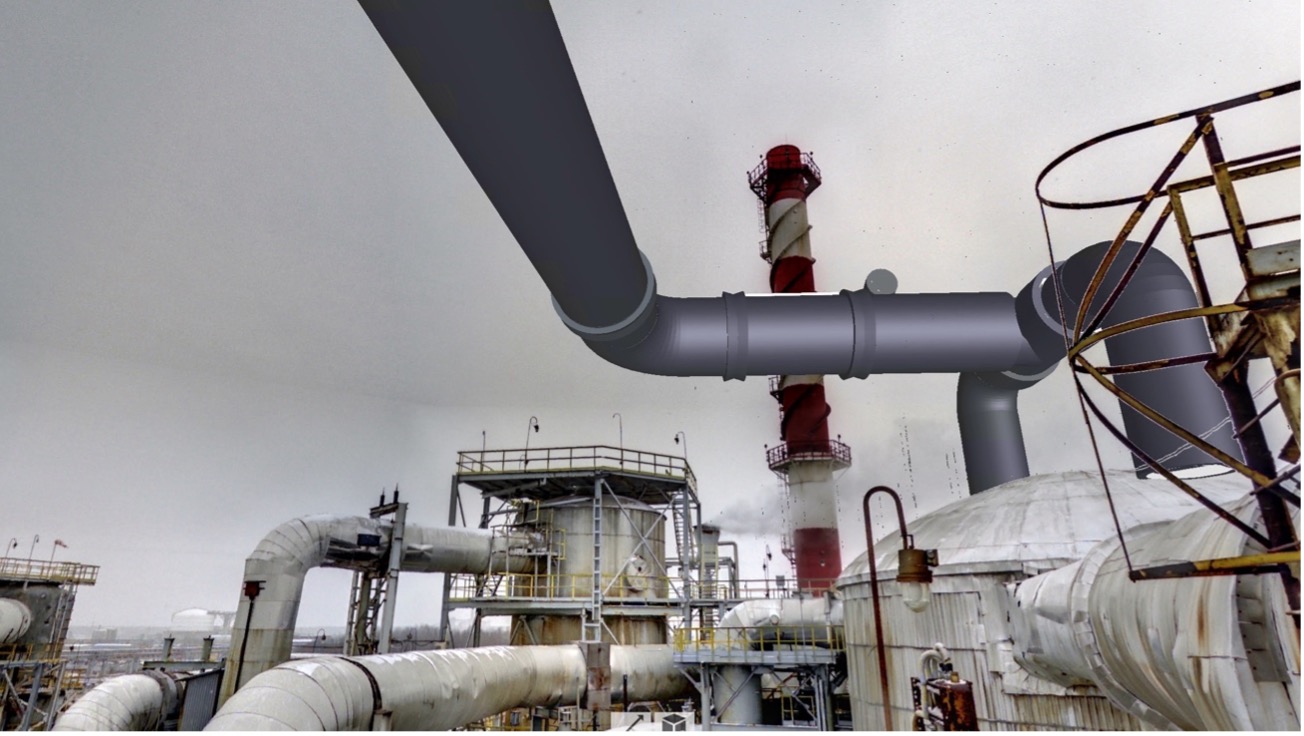

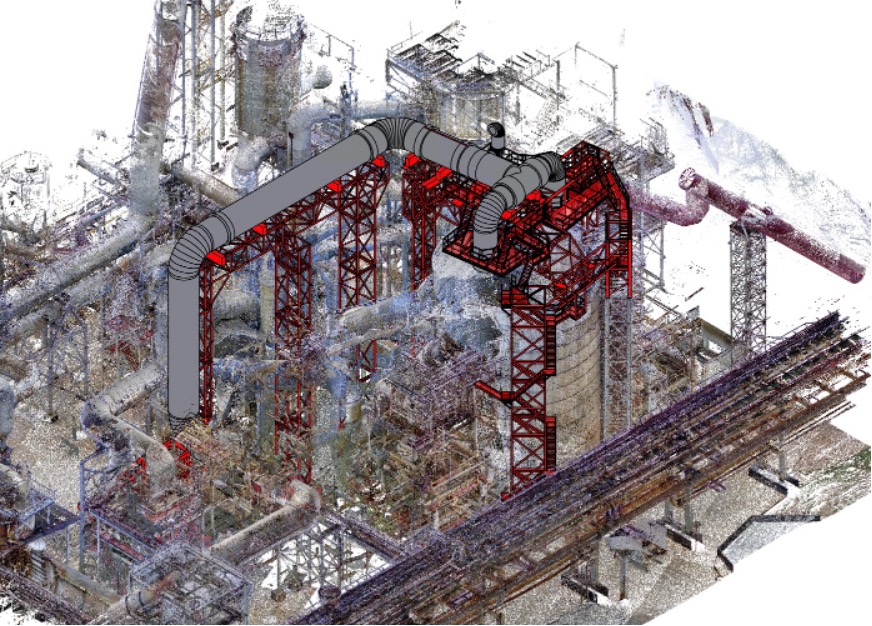

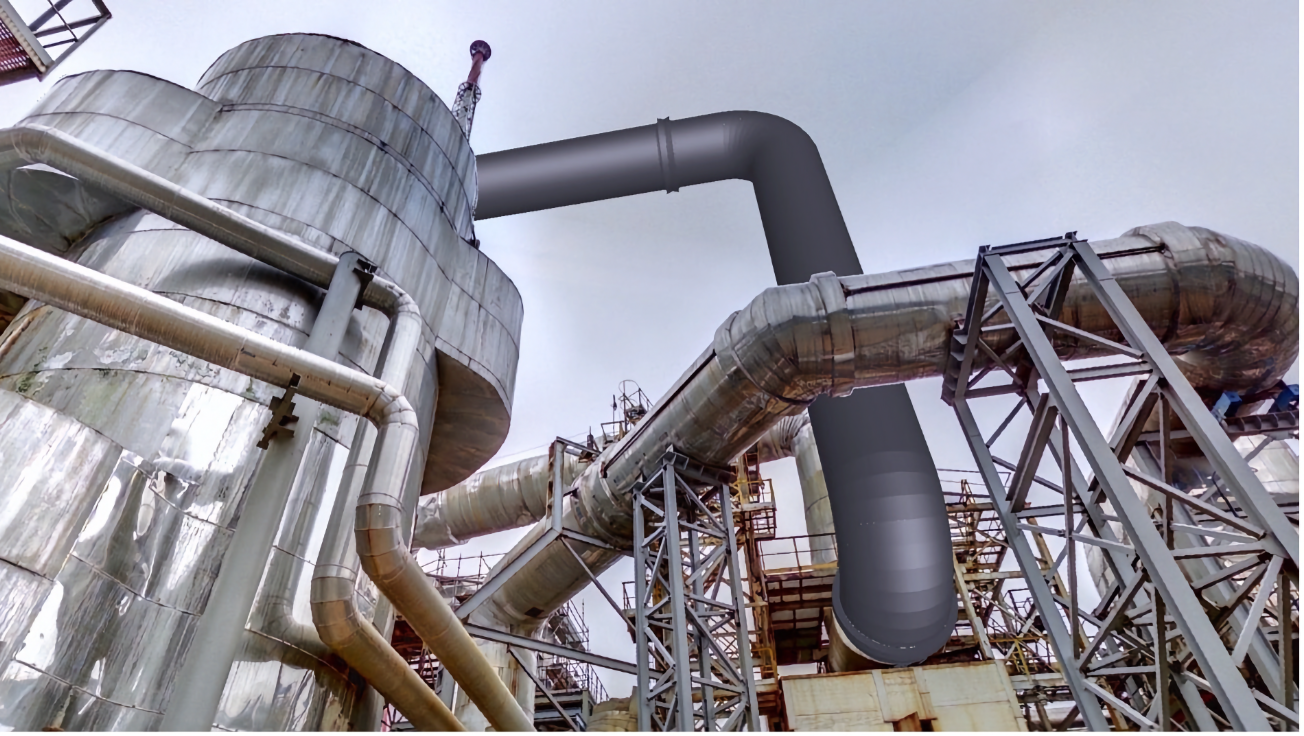

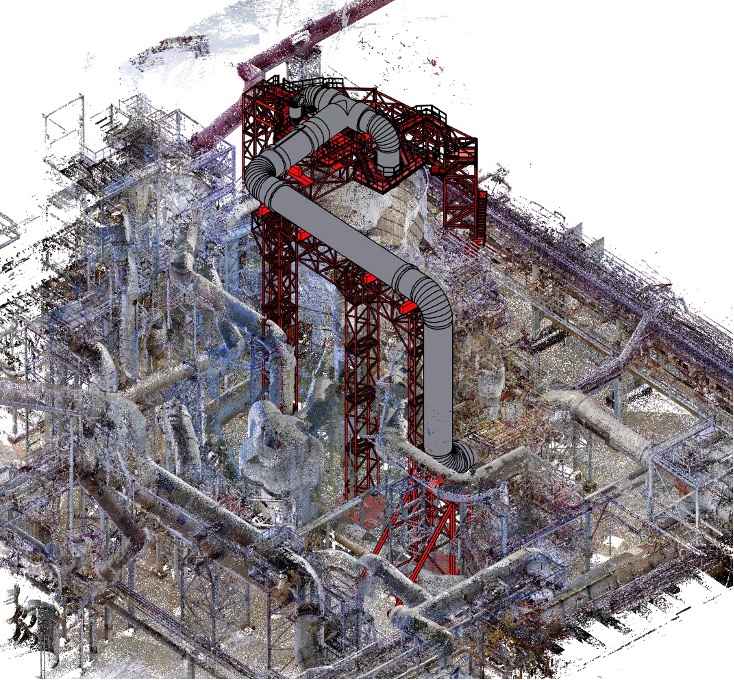

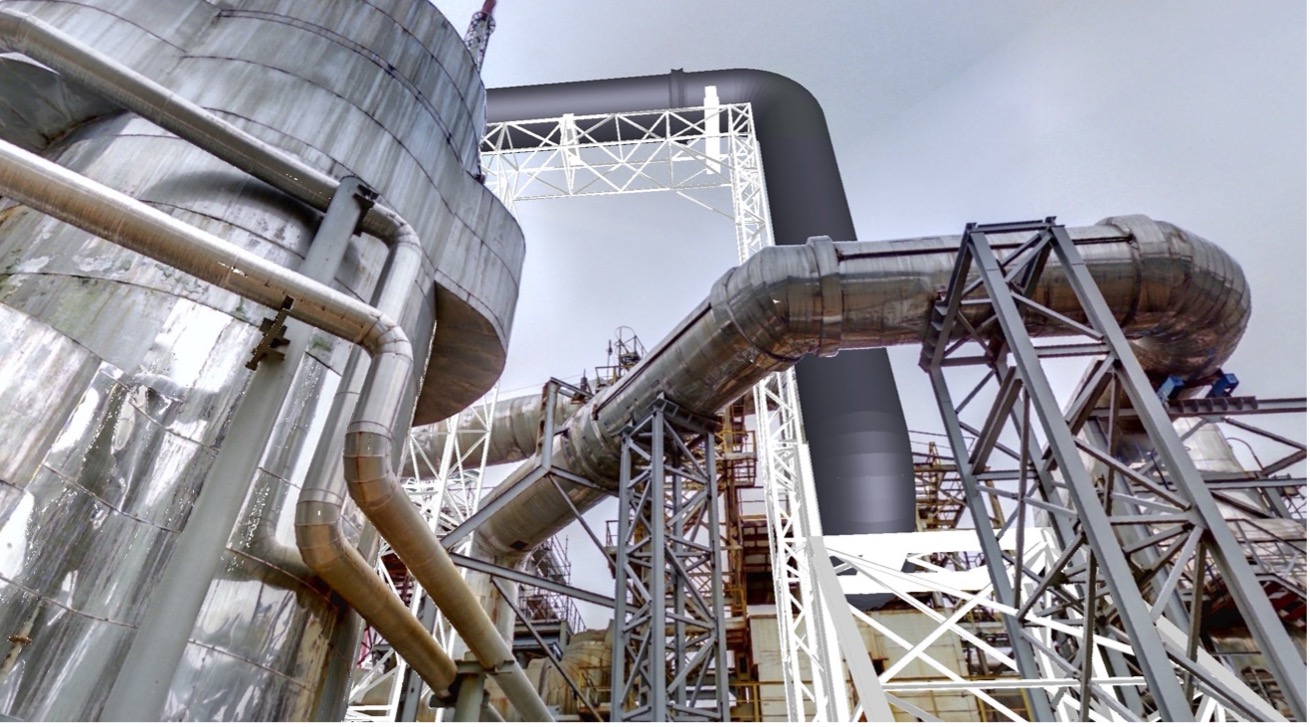

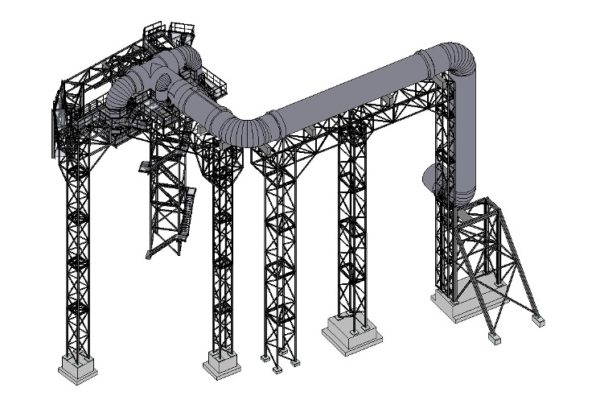

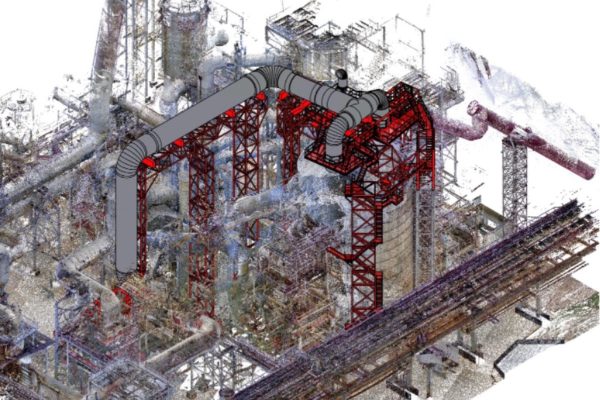

Итогом работы данного этапа была 3д-модель строительных конструкций и газохода, совмещенное с облаком точек существующей площадки.

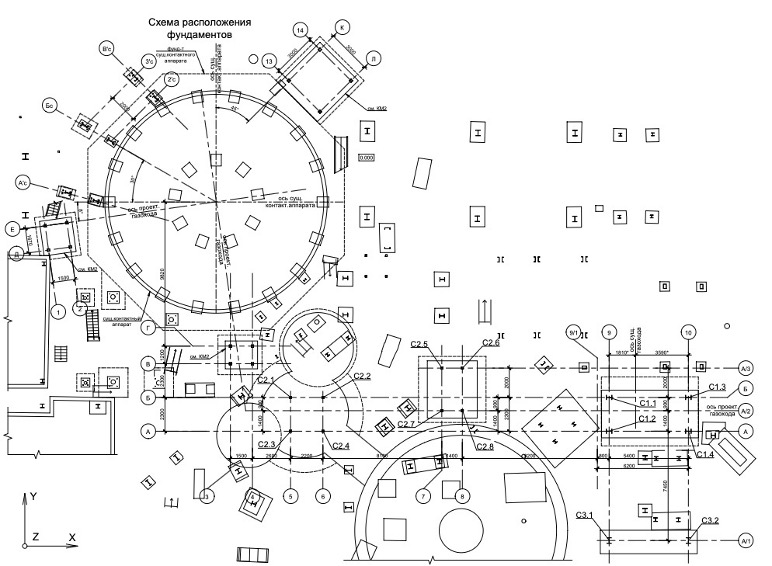

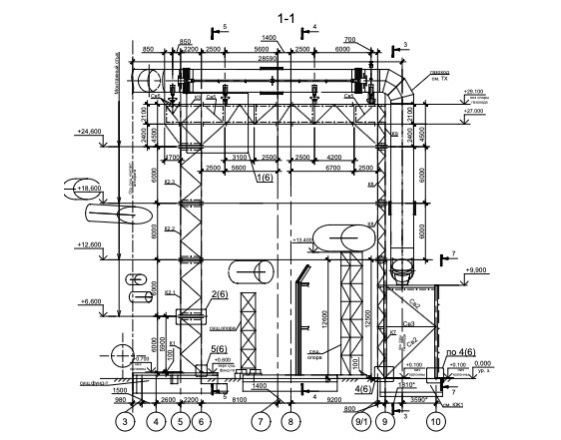

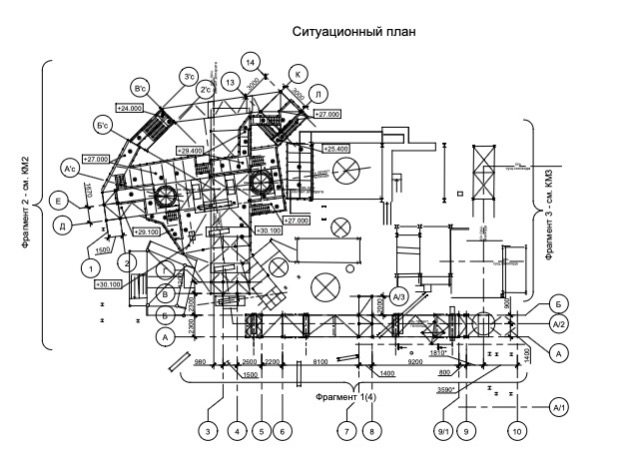

После согласования 3д-модели мы приступили к разработке рабочей документации. Были разработаны чертежи марок КМ и КЖ, произведены все необходимые расчеты, а чертежи оформлены в соответствии со стандартами.

Сочетание лазерного сканирования, работы с 3д-моделью и опытных специалистов позволило разработать проект технического перевооружения площадки производства серной кислоты качественно и в срок.
